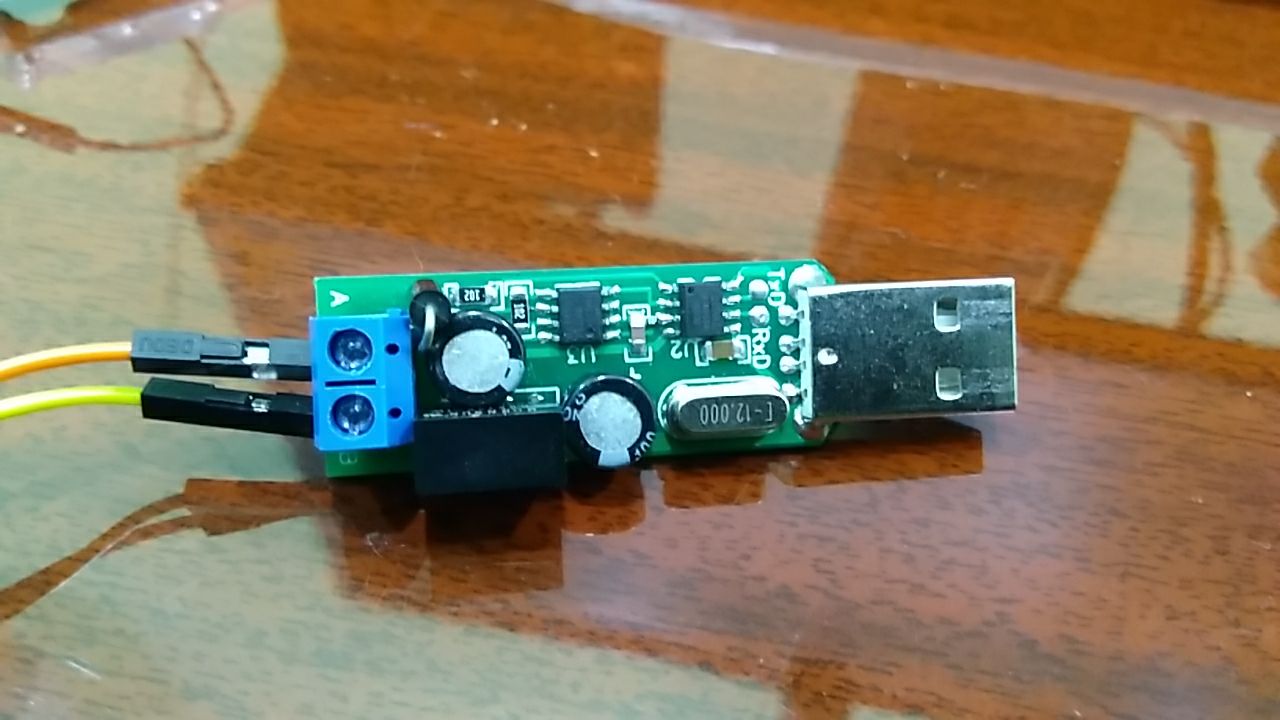

народ, помогите плз устранить недопонимание принципов работы rs485. на картинке - китайский модуль USB<->RS485, и RS485 у него без земли. проверил эти модули - действительно работают (проводки 20-30см), данные бегают туда-сюда и все ок но как? как оно может работать без референса в виде земли? если такое подключение вообще возможно, то используют ли его на практике? просто A и B проложить, без земли? мое текущее понимание таково - что входам диф. приемника плевать (в теории) какие там напряжения относительно земли питания этого приемника, он от A отнимит B и получит сигнал без проблем, главное что Vсинфазный сигнала не превышал указанного в даташитах к приемнику. посему вопрос... как тогда добиться согласованости обоих цепей (без GND провода), что бы не превысить Vсинфазный? и последнее - допустим у меня с обоих сторон канала стоят по такому изолированному модулю. как вообще понять, какие напряжения у них будут на выходах относительно друг друга (опять таки, случай без GND провода)? понимаю, что проще сказать "добавь землю и не еби людям мозги", но хочется разобраться))))
Комментарии: 12
Anonim
промышленные плк работают без земли . только а и б. На конце линии ставят терминатор. вот и все
Max
хм, окей, спасибо, "значит так можно". где почитать про ограничения такого подхода? Оо
Anonim
какие ограничения? главное стоячей волны чтоб не было вот и все
Byte
Какие ПЛК, какие «промышленные», при чём здесь они? В 485 дифпара, никакой «земли» не нужно. И в Ethernet дифпара, и тоже нет земли.
Anonim
при том, что в промышленности развит этот протокол
Dmitry
в принципе, можно считать один проводник виртуальной землёй
Max
вот это уже понятнее))). я нашел вот тут вот: https://www.planetanalog.com/signal-chain-basics-84-why-rs485-does-not-need-ground-wires/ схемку с приемником: там линии таки соеденены с землей через резисторы
Anonim
в езернете ж токовая петля с гальванической развязкой, а в 485 потенциальный вход же? земля не нужна, тебе ж сказали
Max
что из того что я кинул в предыдущем сообщении протеворечит утверджению "земля не нужна"?
Anonim
при монтаже овен плк 100 (к примеру,) подключается лишь витая пара с волновым 110 ом. эта пара идет на 2..n узел. еще бывают экран кидают и в 1 точке заземляют. зелель там не было посмотри готовые решения хотя б
Anonim
на практике можно сказать подтвердил возможность работы человеку
Byte
А. Просто так звучало, будто есть исключения из правил. Неправильно понял, видать, пардон :)
