День добрый 5S принесли небыло Звука катанул появился потом через день приносят нет Звука но при вызове через сим катанул модем звук появился но не работает микрофон вообще не работает даже в диктофоне шлейф подкидывал заведомо рабочий поменял кодек так же нет микрофона посмотрел на конекторе mic1_bias есть сопротивление на mic1_to бесконечность но там через кондер идёт прозвонил линию от кодека до конектора идёт поменял за одно усил на звук все равно нет микрофона куда копать там же всего 2 линии за микрофон отвечают?
Комментарии: 15
Unknown
Как 2 линии?
Nikita
Pp_codec_to_mic1_bias_conn и mic1_to_codec_p или ещё какие?
Unknown

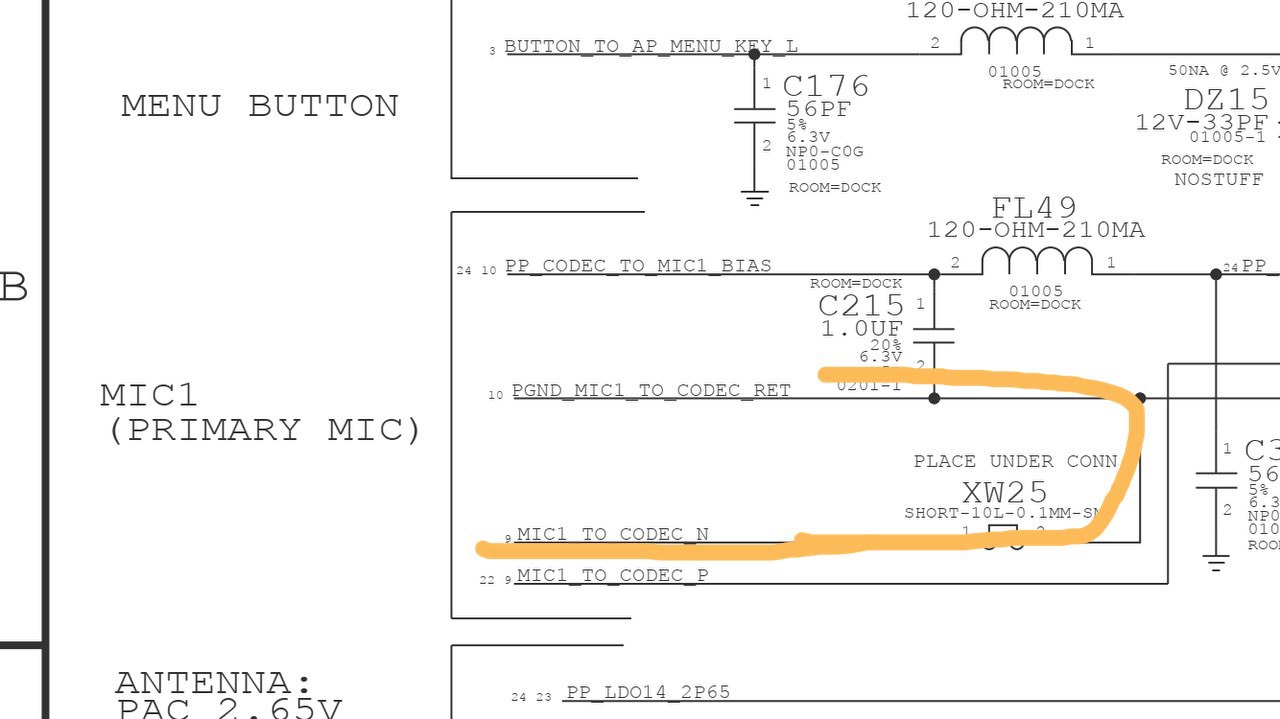

Фото смотрите
Nikita

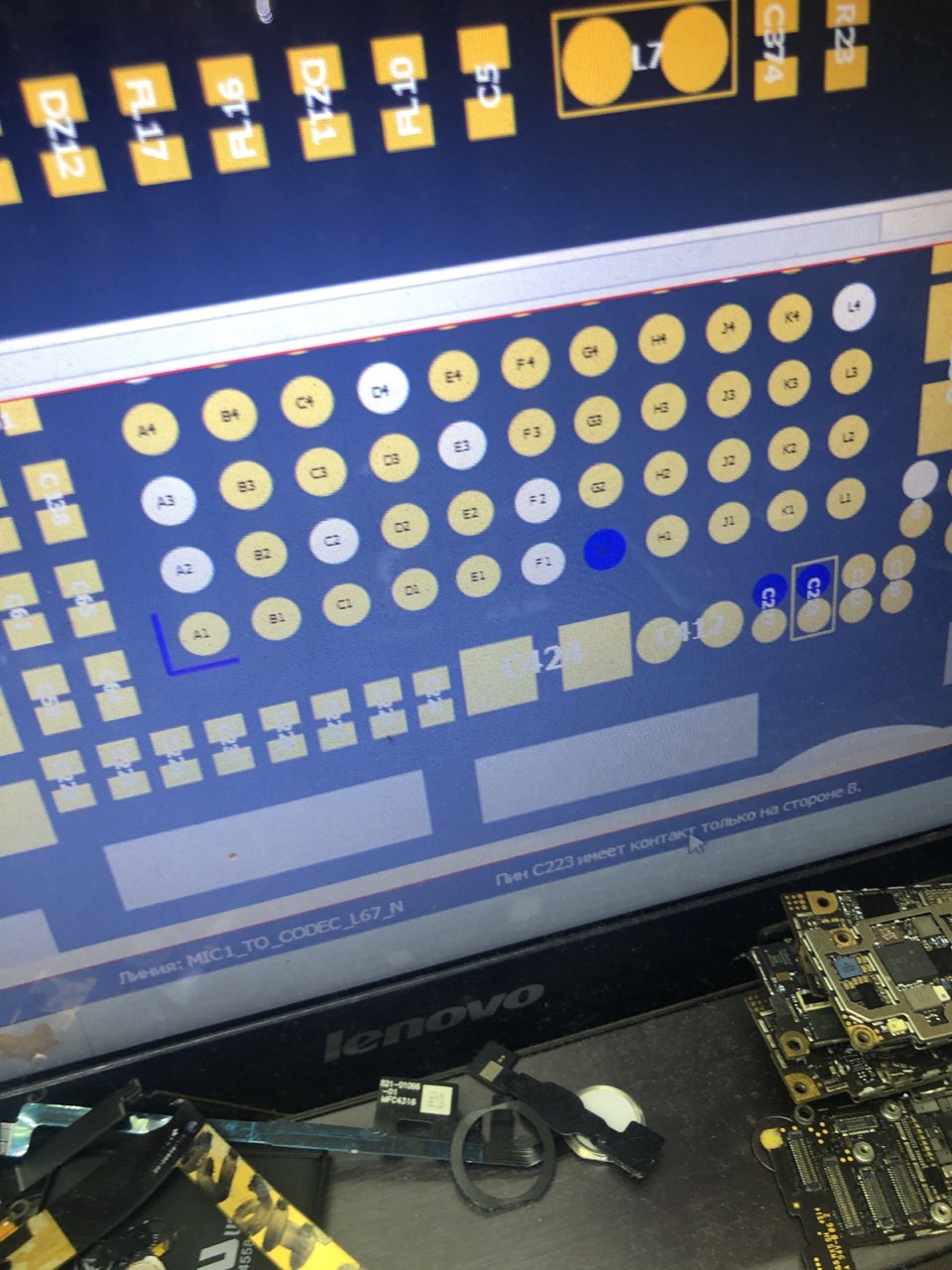

Блин по схеме, на конвектор 4 приходит, а по факту на конекторе 2, l67_n выходит из под кодека на 2 кондера и никуда я вот туплю или Схема корявая ну смотрел по двум че то вобще догнать не могу
Unknown
Откройте пдф И по нему делайте Там 3 вывода один расходится в межслре возле коннектора
Nikita
Да уже открыл все посмотрел это n идёт через кондер с кодека на конвектор а p в никуда bias идёт в кодек на нем есть сопротивление на n из кодека тоже есть на p тоже есть че то вобще туплю не догоняю
Unknown

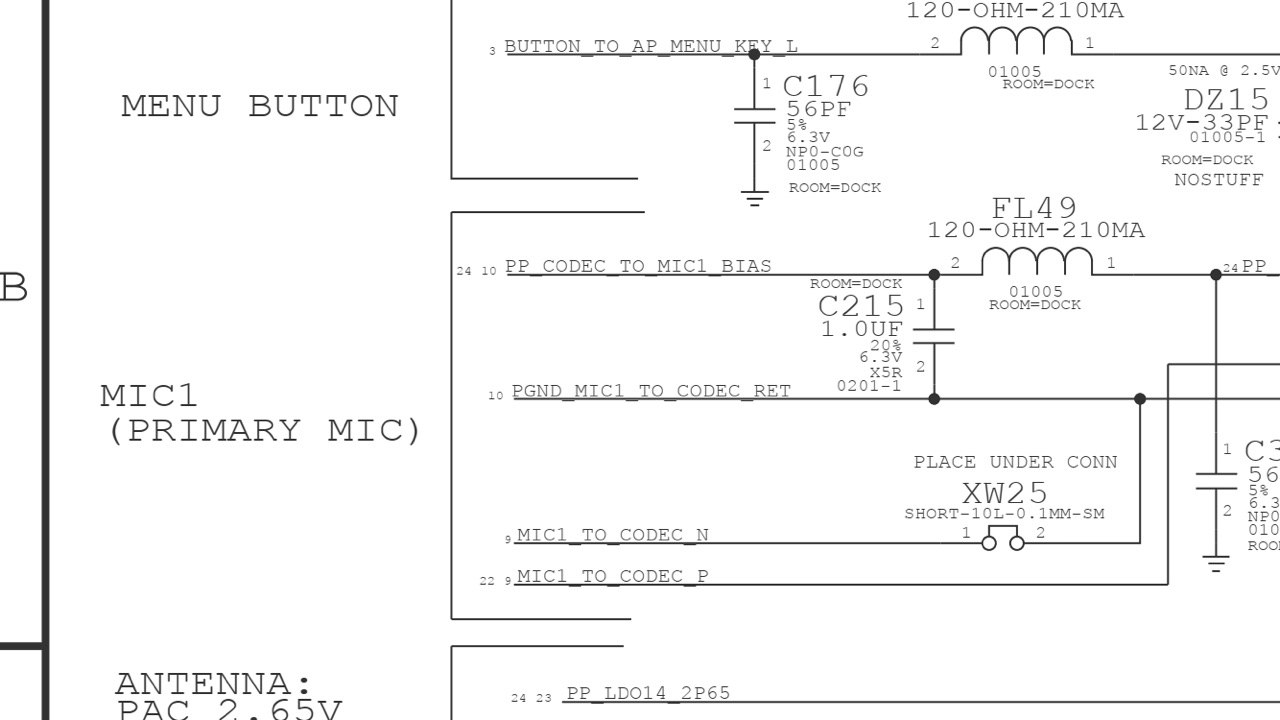

Там 4 линии идет с ю21 а на коннектор приходит 3 линии Пройдитесь по всех 4 линиях PP_CODEC_TO_MIC1_BIAS PGND_MIC1_TO_CODEC_RET MIC1_TO_CODEC_N MIC1_TO_CODEC_P Флку проводом можете кинуть Кондеры нужны так что проверяем/меняем Также не исключена проблема с прошивкой / процем
Nikita
А какие 3 на конекторе я только 2 видел?
Unknown

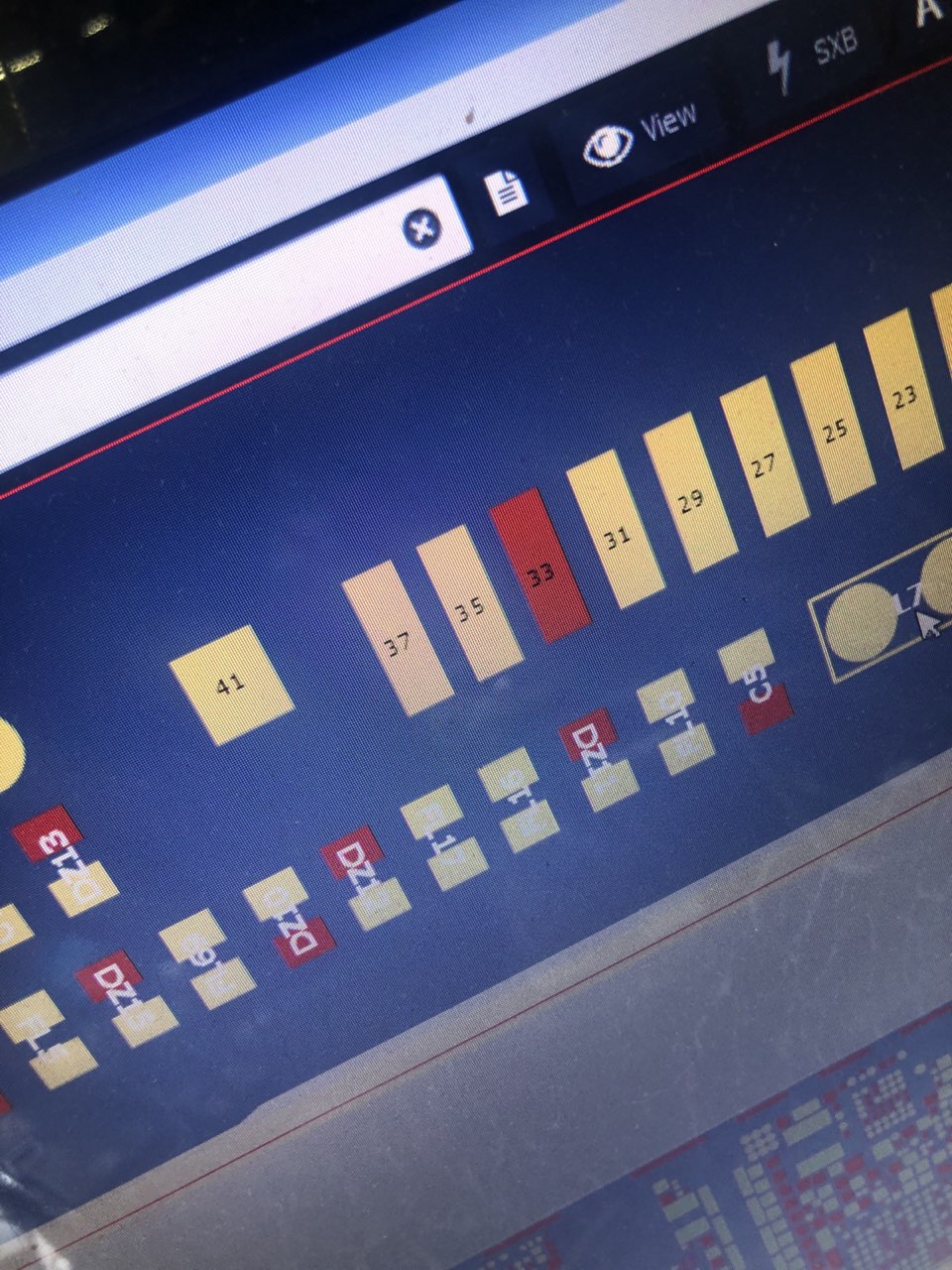

29, 31, 33
Nikita
33 же минус
Unknown
Он звонится у вас на землю?
Nikita
Да и на рабочей плате так же на - звониться
Unknown
Если звонится и с218 не закорочен и не в воздухе тогда смотрите дальше
Newalyashka
нижний шлейф меняли, а шлейф селфи камеры и включения пробовали откидывать? и проверять без них
Nikita
Да менял да без них проверял чисто с нижним
