Всем привет, такая проблема, взял дешёвый трафарет, другого просто нет в моем городе, так вот, я уже битый час пытаюсь накатать процессор, нифига не катается, все слипается, с другими микросхемами проблем на таких трафаретах нет, только с процами. Кто может подсказать какие нибудь лайфхаки, чтоб сделать все четенько
Комментарии: 77
Anonim
Через стекло пробуй. Либо найди видео, Nigga выкладывал. Как он на дешевых трафах катает шары
Dungeon
Через стекло с 30го раза накатал, сейчас посмотрю, спасибо
Ergash
Как это через стекло катать?
Mgsm
Можно поглядеть видео, дайте ссылку если это вас не затруднит
Mihail
Спасибо за развёрнутый ответ, вопрос задал я и получил много ответов, но так и не понял, надо ли при перекатки или замене кп модема, замыкать 4 пятака в углу или нет? Просто столкнулся с проблемой практически 80% возврата семерок, после замены/перекатки кп модема. Сеть появляется, и потом через 3 дня пропадает, последующая перекатка самого модема уже не исправляет ситуацию. И вот не пойму, это у них модемы мрут или я что-то не так делаю. Задавал вопросы знакомым мастерам, говорят, что возвратов семерок с такими же симптомами - минимум. А как видео найти?) интересно посмотреть
Andrey
. Выход сделан по полумостовлй схеме на двух мосфетах. Вот что то похожее на ваш случай, если у ключа нижнего плеча отнять землю, индуктивность не будет вовтором полупериоде замыкаться на землю и на индуктивности тоже будет расти напряжение если это понижайка то до питания понижайки , то есть до мейна, иначе, если это буси, то может и выше задрать
Unknown
+ Так про это и говорили)
Andrey
Угу, я сразу не подума про полумост на выходе
Unknown
Так там все также как и в любой другой схемотехнике только все ключи и контролеры запиханы в кп и на выходе только катушка и кондеры Так синхроно никак Там и напряжение разное выставляется на каждый sw Поэтому и рознесли и по частотам и по каналам
Andrey
Посмотри типовую схему чоппера, понжающего дц дц, там может быть управление одним плечем, и тогда бы не было ситуации, что верхний п каннал постоянно работает и качает в индуктивность Напряжние выставляется в понижайках скважностью
Unknown
Глянем спасибо)
Andrey
От индуктивности и емкости будет зависить выходная мощность Частоты там одни и те же соответственно и индуктивности все одинаковые скорее всего
Unknown
Само собой чем больше заполнение тем польше задирает напряжение И чем больше потребляемая мощность тем больше кп пытается выровнять просадку Они вроде сдвинуты Во всяком случаи на ноутах так А ответ я вам написал Смотрите выше (Может дополнения не видели)
Newalyashka
Например намазать пасту в трафарет, прогреть его слегка чтоб паста твердой стала в трафарете, потом проц на трафарет и греть до расплавления припоя
Nurbek
Всем привет, iphone se увеличил память 128ГБ, отпечаток не принимает , бут записал от родной флешки, как то можно исправить?
Newalyashka
Чем записывали память?
Nurbek
ip box
Dungeon
А центровать как?)
Newalyashka
Что центровать? Острым скальпелем мажете и выравниваете все скальпелем
Evgen
По одному шарику по углам убираете и центруете
Anonim
Либо ставите на микру по углам шары.
Roman

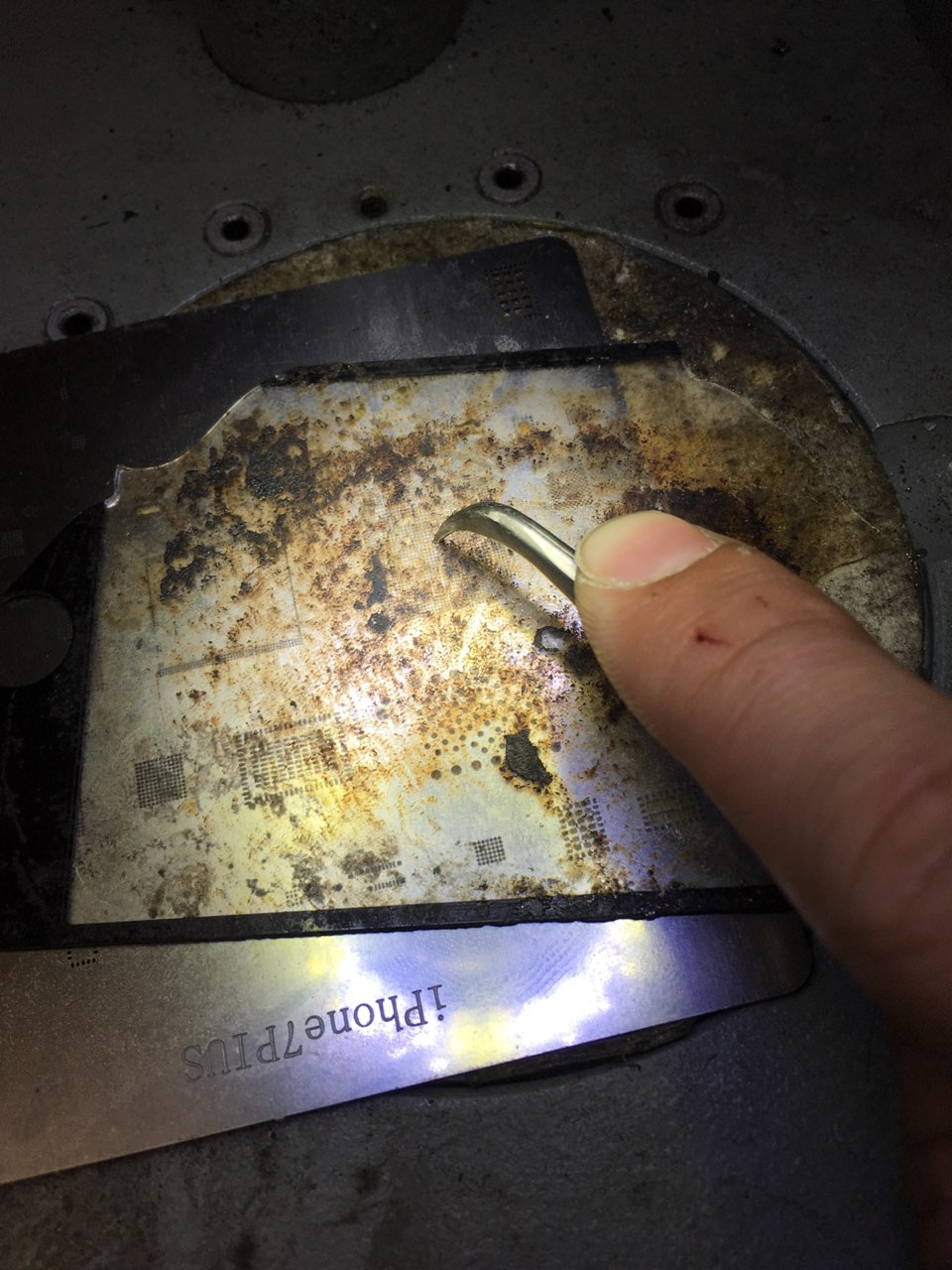

Попробуй стекло сверху трафарета поставить и греть по больше градусов стекло от трубки сними И желательно салфетку несколько слоёв под проц
Nikolay
Какой процессор катаете и чем?
Dungeon

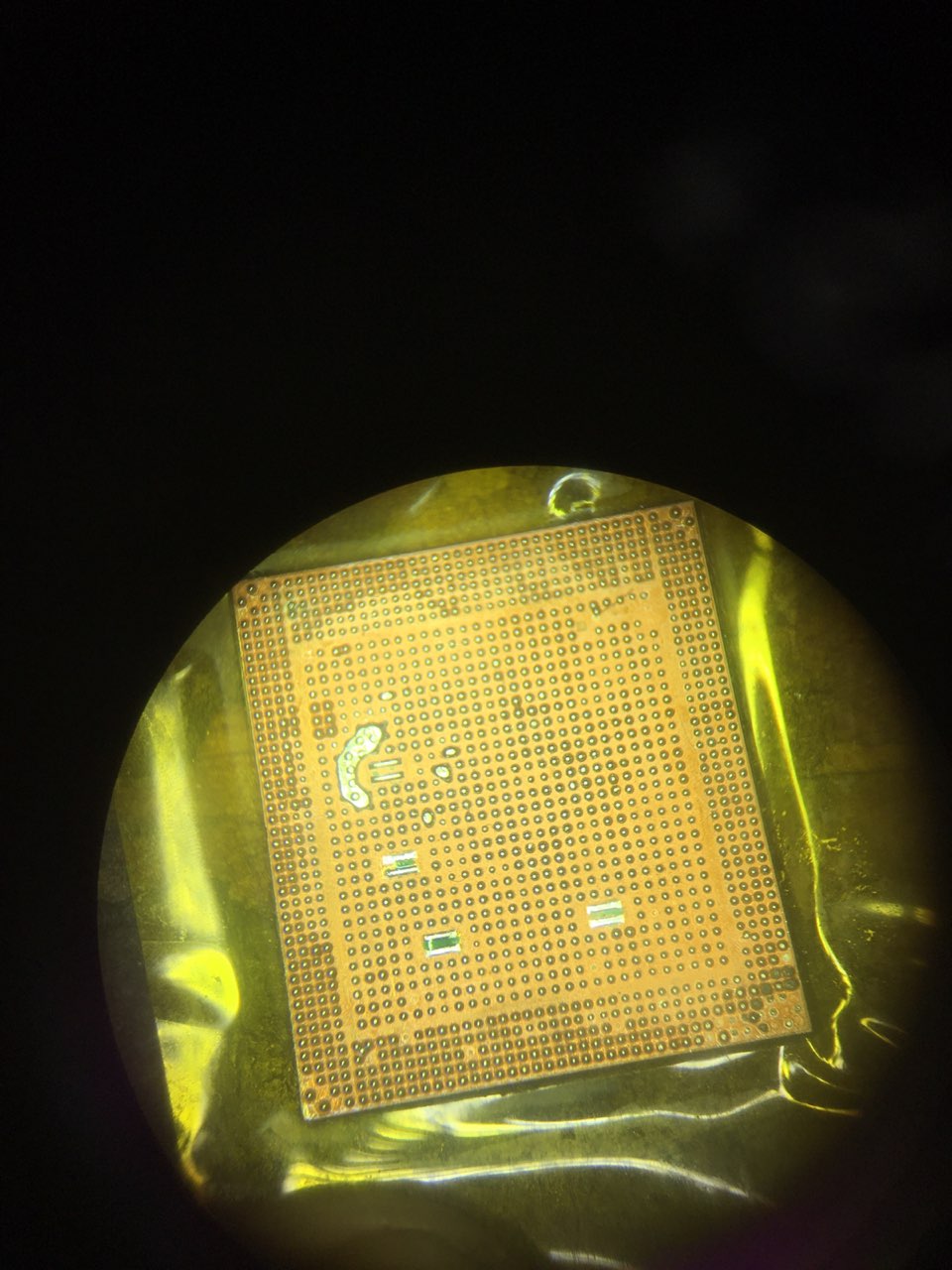

А10, пастой Что только не делал уже, получается вот такая вот дичь, 2 дня уже с ним купаюсь, хорошо хоть плата не клиентская, руку набиваю. Микросхема уже очень устала, раз 100 катаю ее, 4 трафарета уже потратил, но руки ещё не опускаются с другими микрухами проблем нет, только с процами, на других аппаратах такая же хрень, уже не знаю, как выпрямить свои руки На других смотрю и на говно-трафаретах катают с первого раза, уже 2 вида пасты пробовал и шарами, толку нет, получается вот так вот
Master
А что именно у вас идёт не так, когда шарами катаете?
Dungeon
С виду все идеально ложиться, а достаю и шары слипшиеся
Master
Возможно трафарет не плотно прилегает к микросхеме и у вас некоторые шары попадают между трафаретом и микросхемой. С пастой это ещё актуальнее. Вы микросхему к трафарету приклеиваете фольгой или каптоновым скотчем? Трафарет ровный?
Dungeon
Трафарет более менее ровный, каптоновый, я проверяю перед тем как закладывать, не гуляет ли трафарет
Master
Ну смотрите, если всё как вы говорите, то в каждую дырочку должен попасть один шарик. Когда начнёте греть у меня возникало две проблемы: Если много флюса или он сильно кипит, то шары начинают выскакивать из трафарета наружу Трафарет выгибается и между микросхемой и трафаретом появляется промежуток больше чем диаметр шара и шары слипаются под трафаретом У вас что происходит когда начинаете греть?
Dungeon
Кипит, но я через стекло делаю, трафарет вроде как ровный
Master
Если трафарет прижат, в каждом отверстии по одному шару и вы прижали стеклом, когда греете, с ваших слов, ничего не гнётся, то возникает вопрос как так получается, что слипаются шары? Вы что-то упускаете
Dungeon
Понимаю, но никак не допрет, что именно)
Vladimir
совет выше - дельный, салфетку снизу, расставляете шары, стекло сверху, прижимаете стекло пинцетом, температуру чуть побольше, чуть флюса и вперед!
Nikolay
Пасту подсушиваете?
Dungeon
Перед тем как укладывать микросхему?
Tolik
Доброго времени суток... Нужен совет!!! Iphone 7 на Intel менял аудикодек, после линия PP0V9 упал в кз, снял основной кп, кз осталось... При подаче напруги на линию ничего не греется...
Dungeon
Это процессор, у меня такая же проблема
Tolik
Могут под нандом шары слипнуться?
Dungeon
Соре, ошибся)
Unknown
А вы подсушиваете?
Dungeon
Перед тем как греть?
Nikolay
Перед тем как забивать в лунки
Dungeon
Нет
Denis
Какая насадка на фене стоит?
Dungeon
Квадратная, большая
Denis

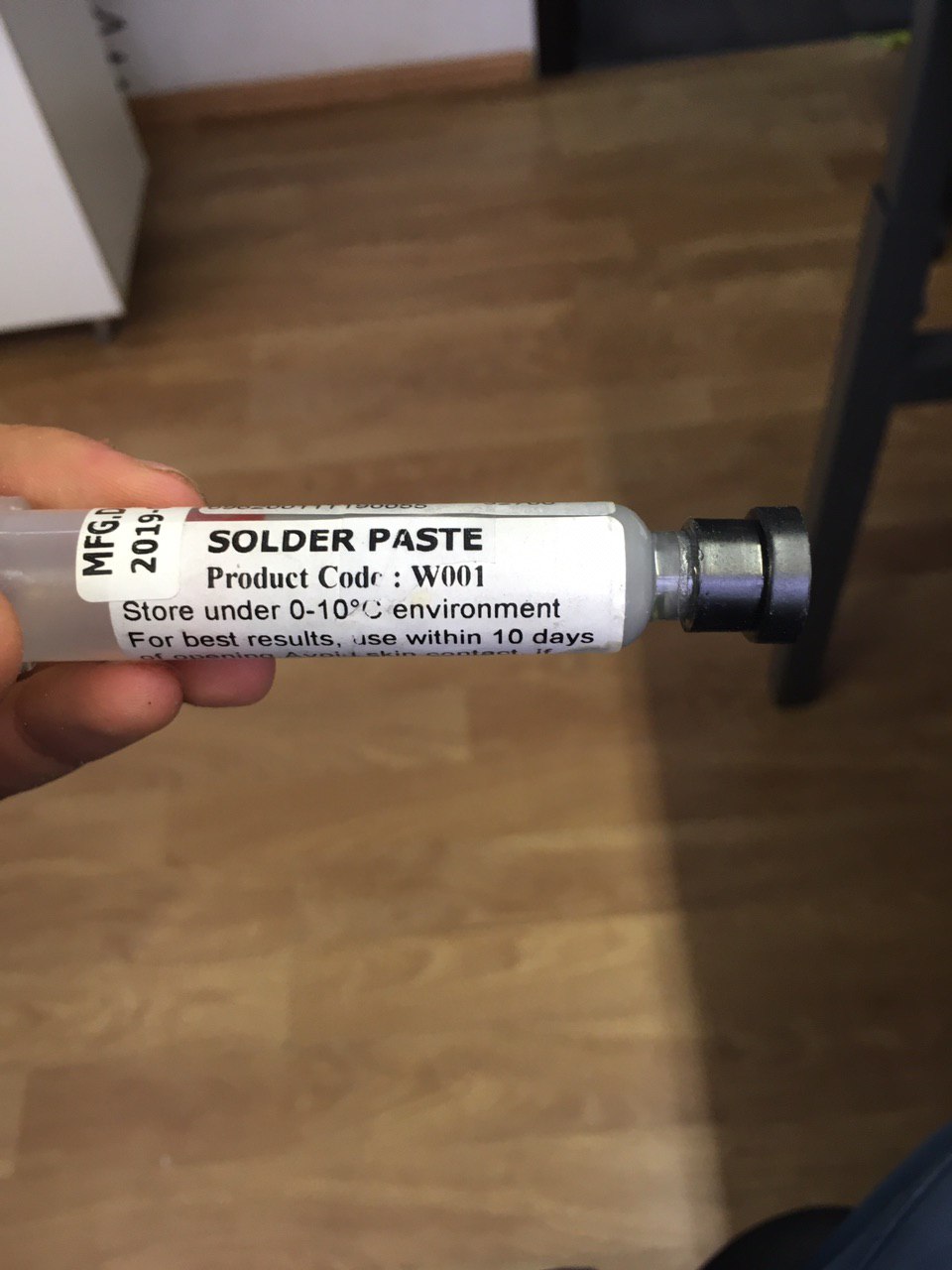

Что за паста?
Master
Вы под микроскопом всё это делаете? Наносите, греете
Dungeon
Да
Master
Для начала определитесь, шарами будете катать процы или пастой. Это не одно и тоже. Я раньше всё катал пастой, шарами не умел. Потом мне показали как нужно, сейчас процы шарами, всё остальное пастой. Есть мастера, которые всё шарами катают, а пастой у них не получается
Anonim
Показывал пример для группы другой, но может вам зайдет
Dungeon
Ваш способ самый удачный
Master
Если слипаются по технологии Niga, значит трафарет не плотно прилегает к микросхеме или его выгибает от нагрева и появляется щель. Других объяснения я не вижу
Unknown
Не не вы) А вам нужно учится Есть много разных технологий накатки
Unknown
Дайте человеку ссылку на свой канал пусть посмотрит как вы накатываете
Red
Здравствуйте уважаемый! Можете дать ссылку на свой канал
Unknown
Приветствую вас Уважаемый! Простите у меня нет канала.
Newalyashka
Значит пора бы уже))
Nikolay
Да я подсушиваю если сильно жидкая так шарики получаются ровные и не затекает под трафарет
Unknown
Понял, спасибо за ответ)
Tolik
В пасте много флюса... И по ходу сильно давья придерживакшь трафарет
Anonim
Попробуйте по моему способу.
