Всем добрый день. iPhone 8 Plus ведёт себя вот так при старте. Кз на плате нет, тигрис и гидру заменил. При подключении кабеля поднимется потребление на зарядку выпростает до нормально 2 А, после сбрасывается до нуля, и поднимется снова до 1,4 и так в ребуте зарядка тоже. По словам клиента умер во время звонка, компом не видится вообще, все нужные напряжения присутствуют плате.
Комментарии: 52
Repair
Квадраты все проверили?
Aleksandr
Катушки имеете ввиду ?
Repair
i2c
Unitedd

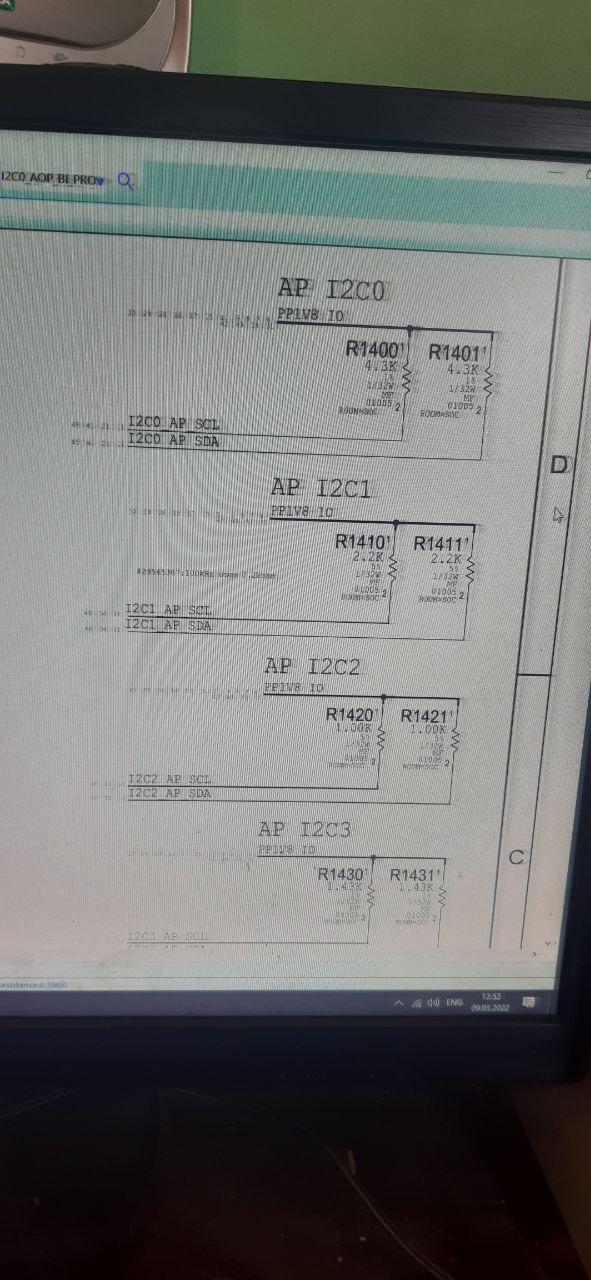

Квадратные шины i2c1,i2c2,i2c3
Unitedd
По пробуйте загнать его в dfu и померять i2c1 на их должно быть 1.8в стабильно.
Aleksandr
Он не входит в dfu
Unitedd
Ну тогда будет подумать 1.8 и пропадать в момент ребута,или будет просадка.
Aleksandr

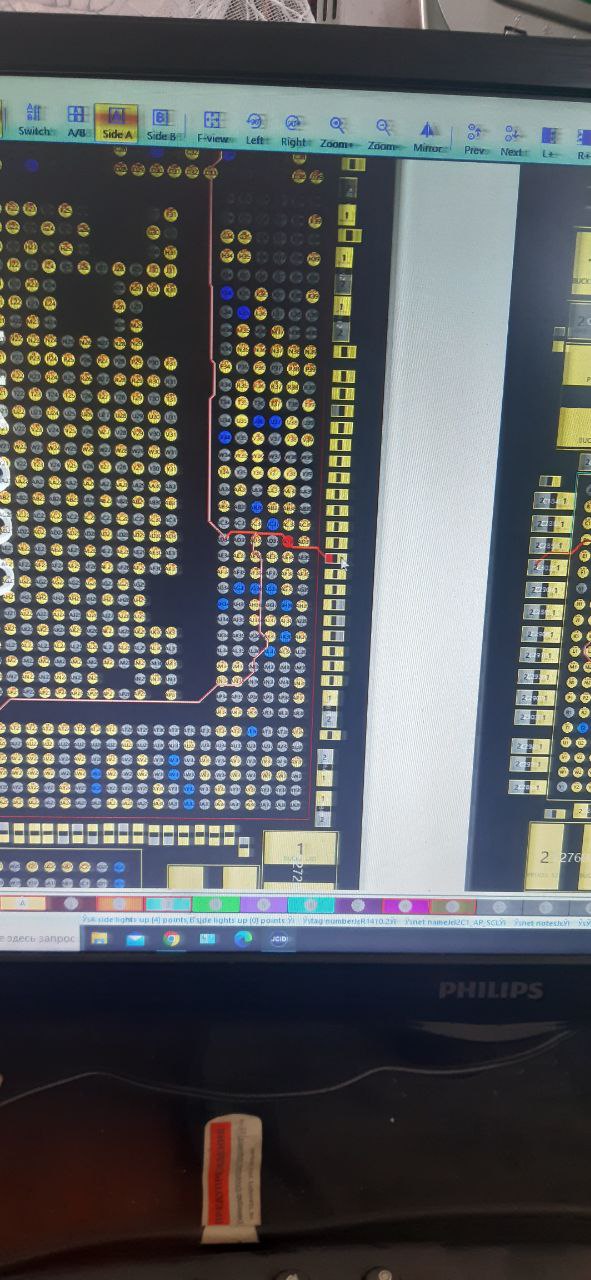

Напишите пожалуйста какая точно Линия из I2с1 ?
Unitedd
Сек Интел ревизия?
Aleksandr
Да Интел 1,8 на резисторах в обвязке проца, присутствует, но на ребуте цикличность 3-5 секунд
Unitedd
Значит где то кз по этому и ребут.смотрите падения в обвязке модема, нфс,исилитилях звука,rf усилитель.
Aleksandr
Проверил все эти микросхемы по линиям i2c кз нет Усилители звука поменял на всякий случай
Unitedd
Зачем?что с ними не так...
Aleksandr
Был похожий случай с iPhone 7 решил исключить
Unitedd
У вас получается проц стартует а далее периферия не даёт работать аппарату
Aleksandr
Какой совет дадите по поиску
Unitedd
Значит квадраты i2c 0,1, можно не трогать,далее i2c 2,3 и работа железа.проверяйте питания на их они контролируют работу та. Надеюсь шлейфы все откинуть?)))
Shamil

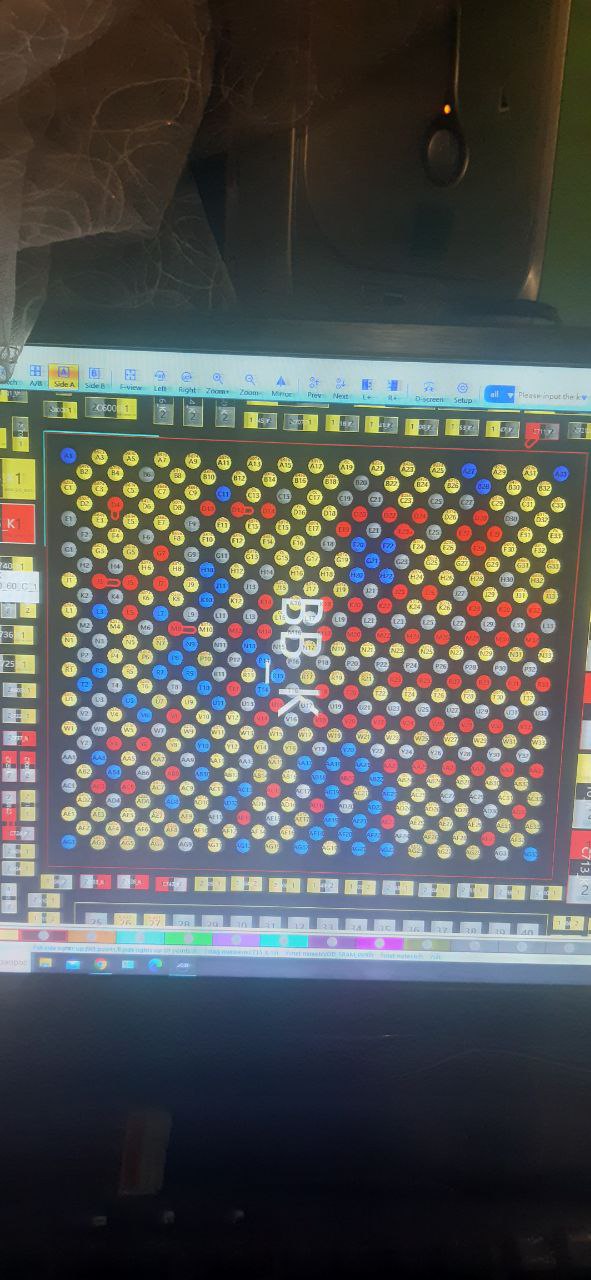

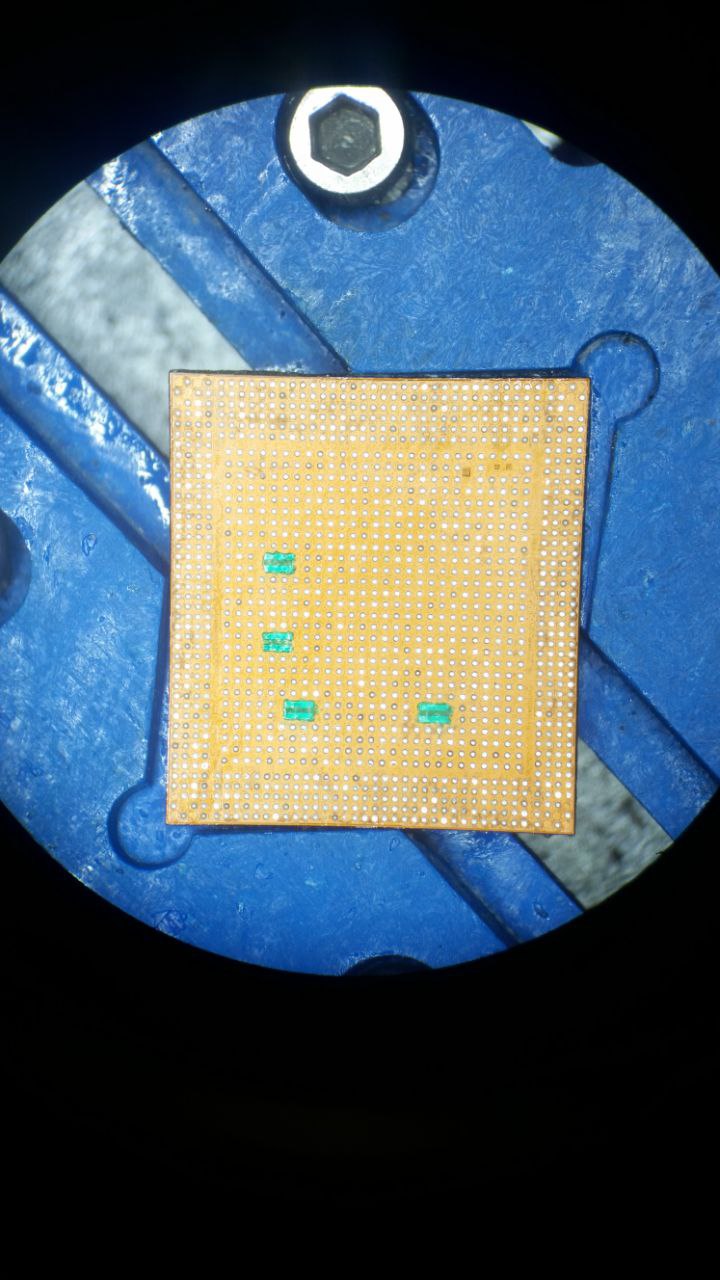

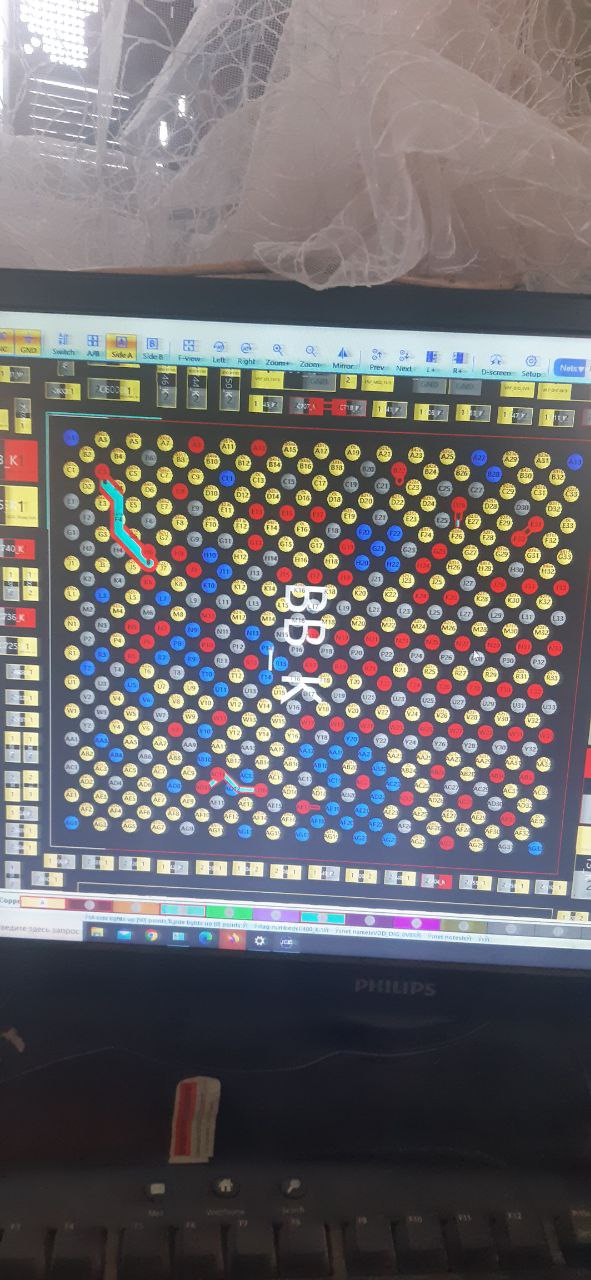

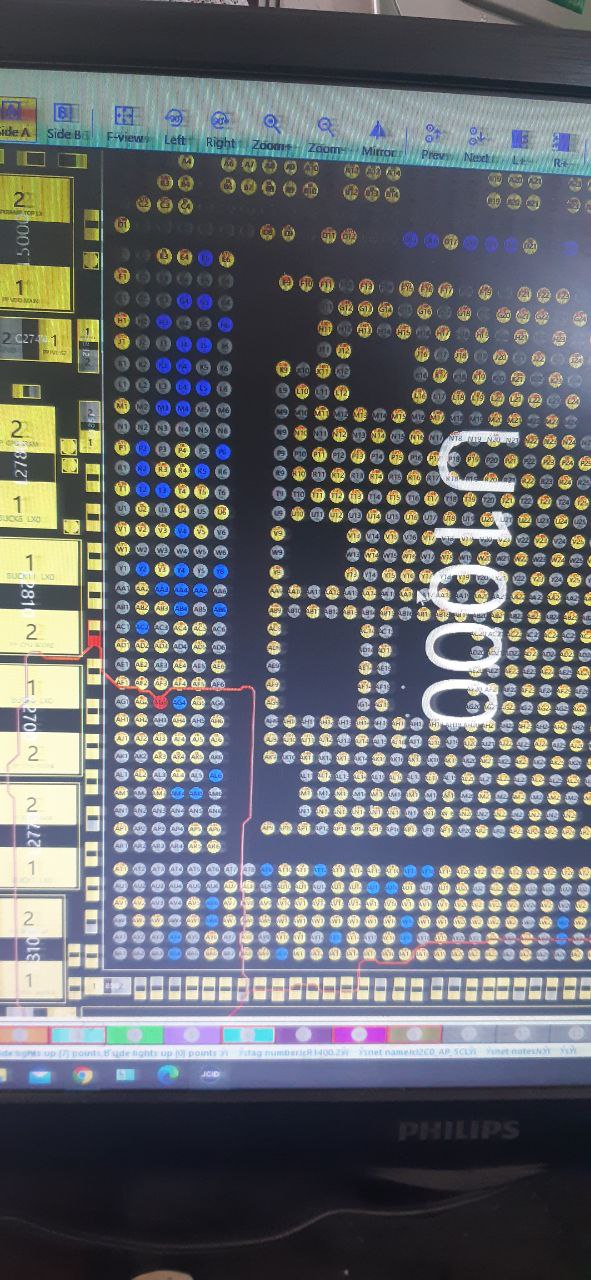

Добрый день, первый мой проц на рабочем аппарате, что делаю, аппарат iPhone 7 intel, как думаете, этот контакт можно так же оставить и шары накатать или нужно с ним что-то сделать?
Maks
Салют Подскажите есть какие-то болячки на 11. Тел идеальный не вскрытый Нет прошивки модема на нем Масса ? Или дублируется ?
Anton
Ударник?
Maks
Да нет Идеальный
Unitedd
По линии 0.85 там засаживается сам момент хз почему.половиньте и смотрите падения.
Maks

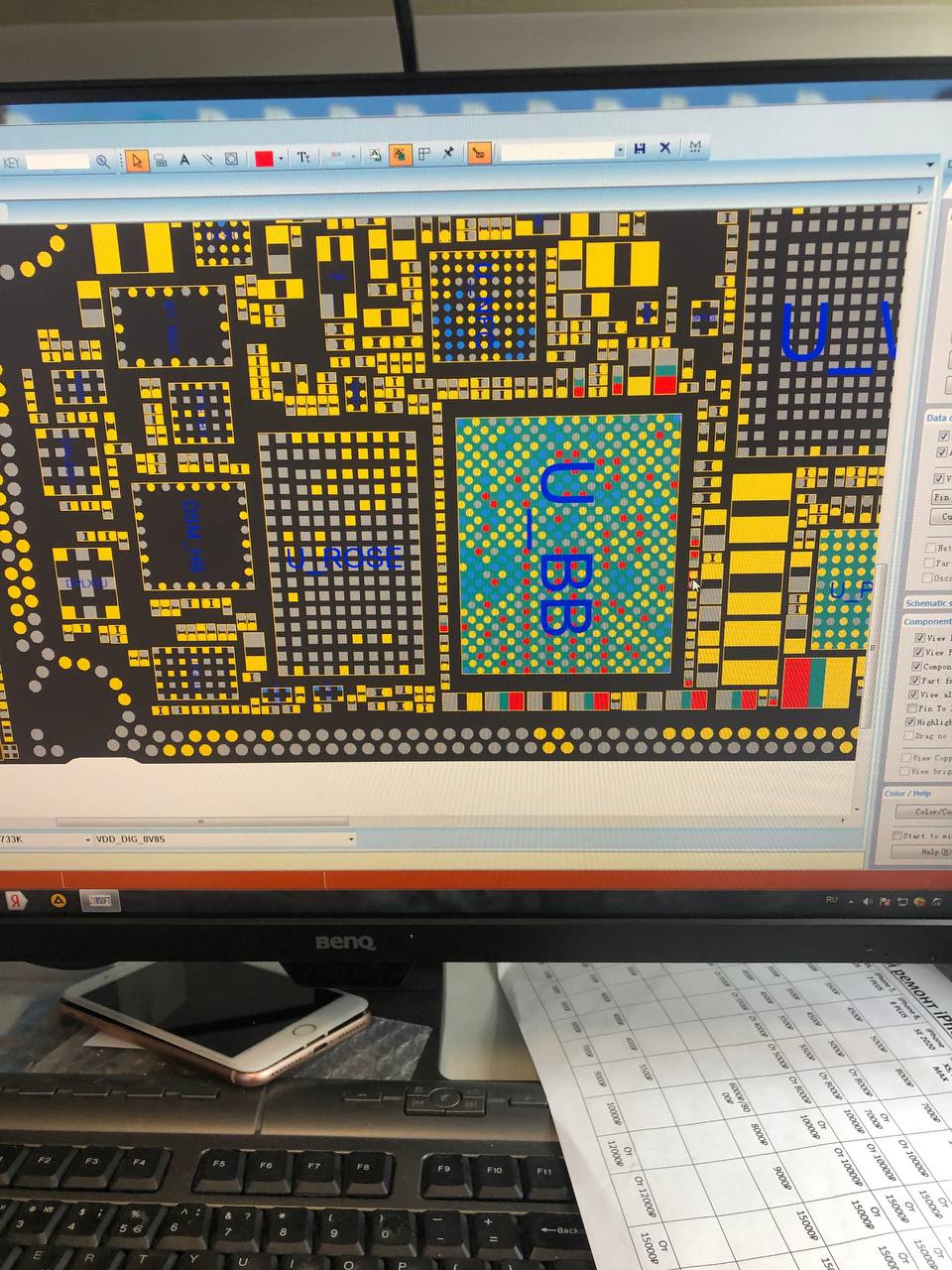

Если есть ZXW Покажите плиз линию . Щас располовиню вызвоню
Unitedd

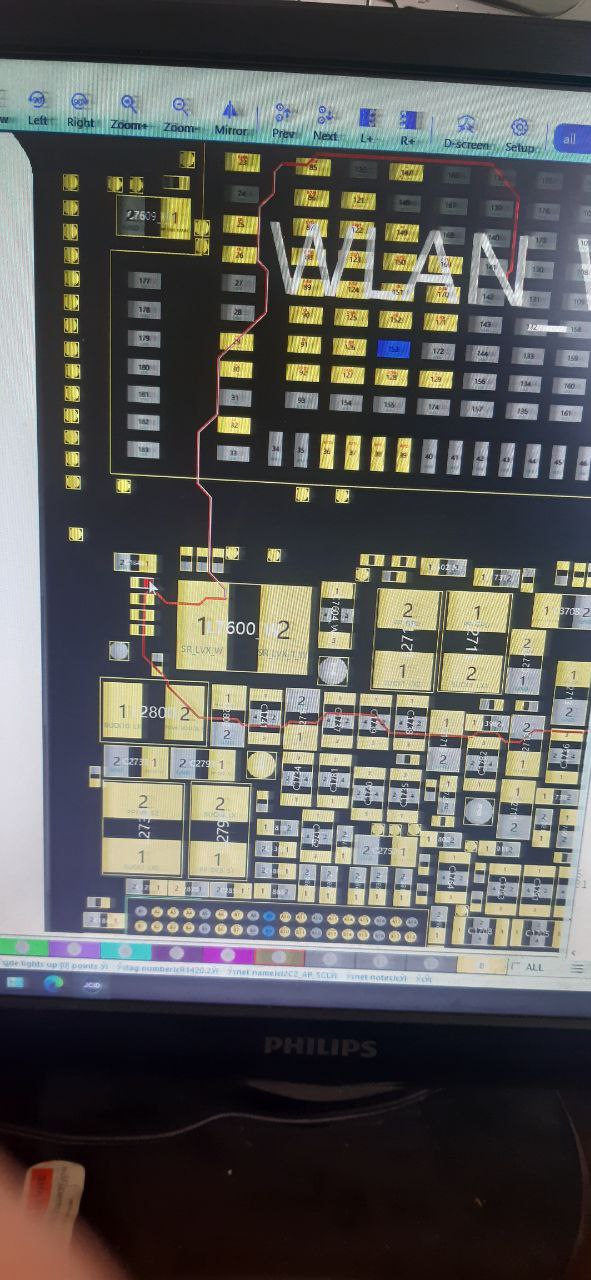

Вот они две линии 0.9 и 0.85
Maks
Здесь 0.045 в диодной
Shamil
Посмотрел по рефоксу, пустышка
Maks
Ну исключите чтоб на массу не шёл и залей его
Shamil
Из-за напряжённости, ибо первый проц забыл даже в рефокс заглянуть спасибо что напомнили
Shamil
Как и контакты кондеров замазать его просто маской?
Maks
Конечно
Shamil
+ А его соседа через 1 ножку справо, такие нужно если пустышки?
Maks
Если Пустышки Конечно можно
Sergey
VFE_HI_3V15 чекни эту линию. это болячка для 11 серии. проблема может крыться липо по верху (пробитый кондер) либо по низу (кп модема скорее всего)
Aleksandr
Да конечно всегда проверяю на голой плате
Anton
Ну может в чехле упал) Посмотрите для начала половинки
Unitedd
От шнурка запускается?на короткое какое поведение?
Aleksandr
Думаю сделаю свап, слишком много времени он отнял уже он
Unitedd
У вас по вторичке проблема похоже вцц где короткое.
Aleksandr
С этого я начал, проверил вцц вбат все в норме Проверил так же питание по подсветке тоже все ок
Unitedd
Изо появляется?
Aleksandr
Нет и комп не видит его
