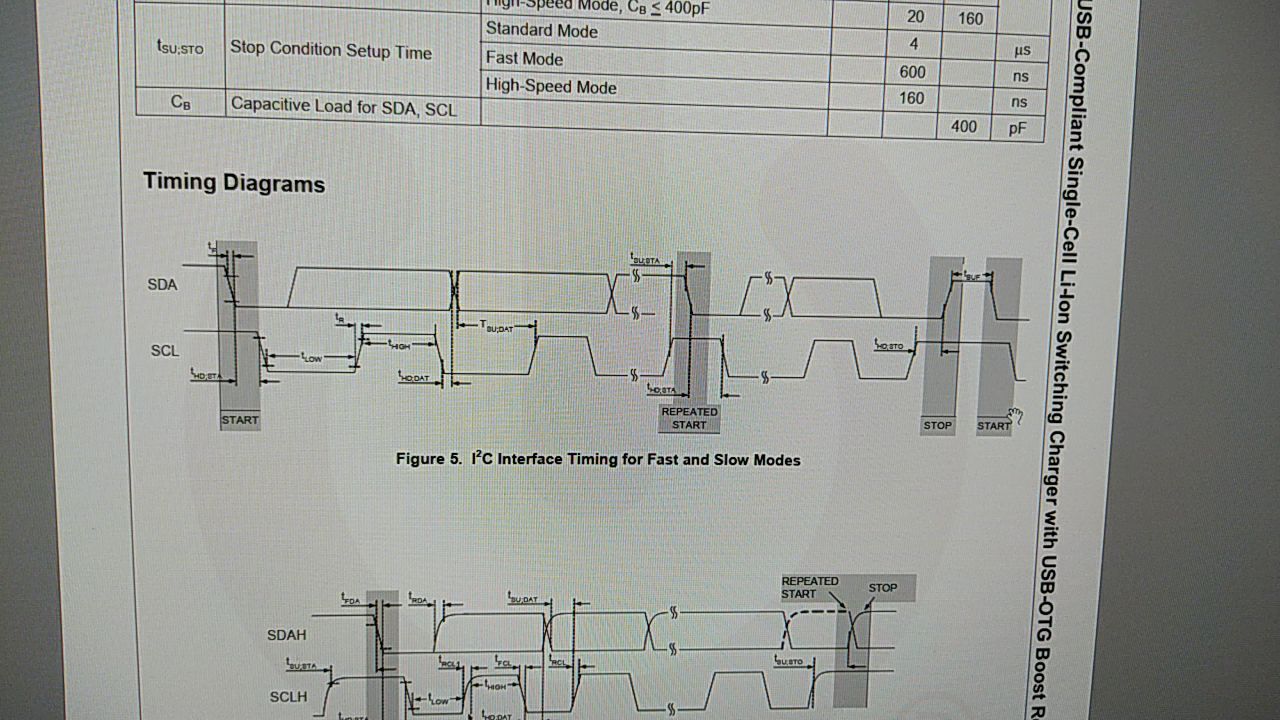

Кто то может помощь оказать с даташитом по контроллеру заряда FAN500X? Может быть ранее кто то разбирался с подобными контроллерами. Сейчас при подключении ЗУ идёт потребление 350 мА. Через несколько секунд после планшет загружает лого и показывает картинку батареи и на ней плавает уровень заряда к примеру 48%. В этот момент потребление резко падает до 17 мА и все. При отпаянных контактах батареи на выходе с платы есть напряжение 3.8 вольт, получается дело в батарее или все же контроллер заряда шалит. В даташите есть раздел с таймингами. Может что то из него можно почерпнуть и решить в чем проблема?
Комментарии: 22
Kopchenko
Комп планшет видит?
Doctorrepair
Схема, очень похожего чарджера на планшете teclast p10hd Нет вроде.
Kopchenko
Падение на датах усб? РАБОТА !!Когда даты замкнуты, чарчер думает что подключена зарядка, и дает ток что бы просадки но usb+ небыло меньше 4.8, но не больше 2-х Ампер. Когда даты усб висят в воздухе, либо на них напруга 3.3, чаржер думает что подключен к компу, и не дает заряд больше 0.5 Ампер, емли одна из линий в кз на земле, чаржер дает заред до 0.5 Ампер, до запуска бута процессора, потом опускает до нуля. Если проц види на датах бегущие данные от быстрой зарядки, сообщает чарчеру по квадратной шине что подключена быстрая, и сообщает зарядке по датам усб что можно переключится на 9 вольт.
Doctorrepair
Дата может замыкать как только планшет загружается?
Kopchenko
Нет, проверить падение напряжения на датах усб без акб
Doctorrepair
Дата это sda/scl?
Kopchenko

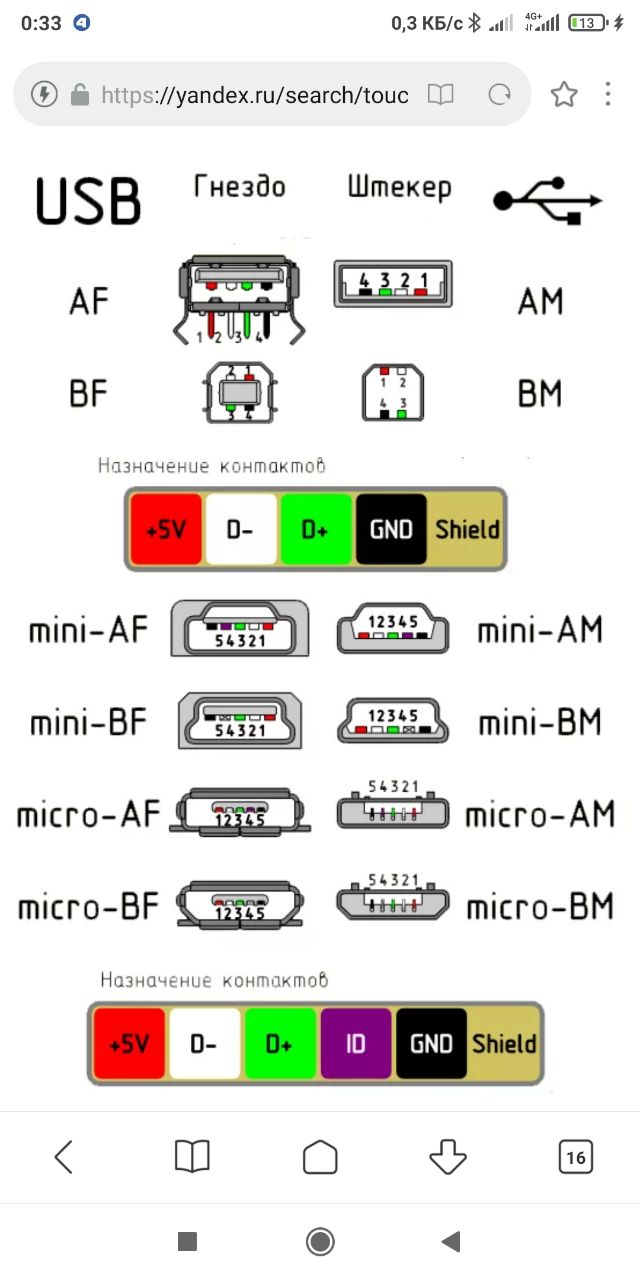

Нет, вы говорите про квадратную шину, даты это data+ и data-
Doctorrepair
Что думаете? https://youtu.be/mhVyCrm2nvg
Kopchenko
Вообще ничего не понял
Doctorrepair
Похожа проблема с зарядкой, там между контактами на usb ставят сопротивление, и якобы помогает.
Kopchenko
Это значит сзу с незамкнутыми датами между собой, и тело думает что подключена к компу
Doctorrepair
А OTG контакт как работает в схеме напряжение впуска чарджера?
Kopchenko
Вы проверили даты усб?
Doctorrepair
Не замкнуты.
Kopchenko
Вот вопрос Вы мастер или делитант? Если я спрашиваю у вас сколько потратили литров за поездку вы мне отвечаете да всего лишь чуть больше пол бака.
Doctorrepair
Пытаюсь понять как работает зарядка. Даты не замкнуты у меня.
Kopchenko
КАКОЕ ПАДЕНИЕ НАПРЯЖЕНИЯ НА ДАТАХ УСБ? Я написал как работает зарядка
Doctorrepair

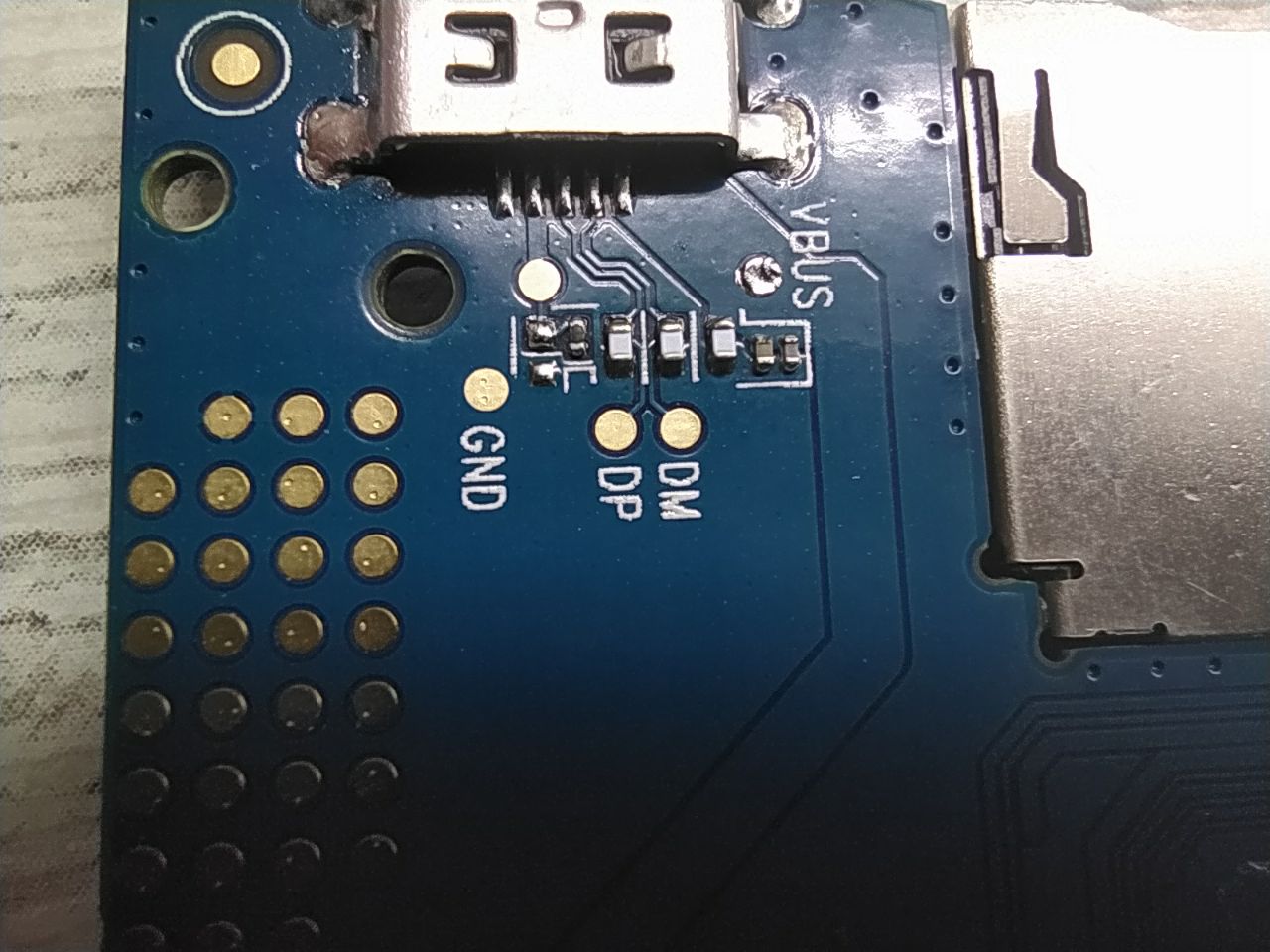

На DP 3.1 вольт. На DN 0 вольт. На OTG 1.26 вольт.
Kopchenko
Это вы напряжение, а нужно падение напряжения проверить, это в диодной прозвонке красный щуп на массу, черный в даты.
Doctorrepair
На схеме чарджера нет даты получается?
