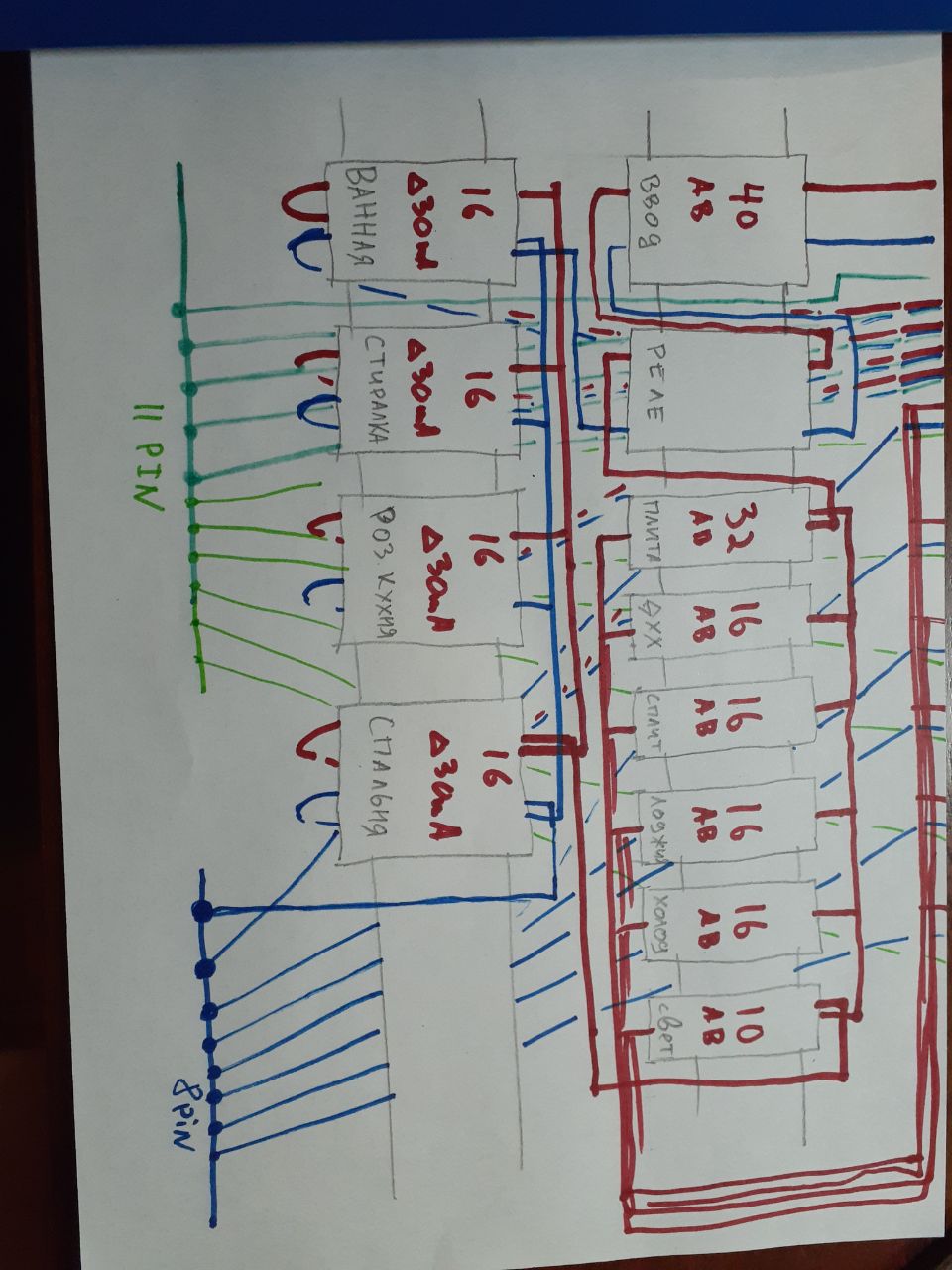

Добрый вечер. Извините за возможный оффтоп. Подскажите по схеме щитка, стоит ли использовать последовательное соединение нулевого провода после реле через гребенку и на нулевую шину? Или лучше после реле провод пустить на шину а с шины пустить на гребёнку? За любую конструктивную критику работы буду благодарен
Комментарии: 58
Artem
не совсем понятен вопрос, но вроде как от перемены мест гребенки и шины сумма то не меняется
Tiny
Я про то что не будут ли перегреваться контакты на диффах Потому что повышенный ток будет идти, нежели просто соединитье диффы через шину
Artem
У тебе же через них так или иначе пойдет весь ток
Tiny
Да, только он может быть меньше если пустить на них провод с шины, а вводной ноль пустить на шину
Artem
если б ты нормально схему нарисовал, то может был бы и понятен вопрос. А так только мозг пока сломал. И шею.
Tiny
Прошу прощения) перерисую
Artem
аааа, кажется начал понимать тебя интересует, можно ли гребенку нижнего ряда автоматов, подключить не через реле, а через нижнюю шину?
Tiny
Да. А потом с шины пустить провод на автомат. Какой вариант лучше Наверное лучше сразу пустить на шину, меньший ток по гребенке автоматов будет идти
Artem
реле двухполюсное, значит ноль должен через него проходить, и только потом уже на шину
Tiny
Ну да, я имел ввиду провод с реле на шину или на автоматы а потом на шину Просто наверное разницы нет, потому что у меня и так ток повышенный идет через плюсовую гребенку
Artem
а, сообразил. А что мешает с реле сразу на гребенку и на шину провод пустить?
Tiny
Ну так у меня так и нарисовано (навнрное просто не оч хорошо видно)
Artem
у тебя нарисовано последовательно автомат-гребенка-шина
Tiny
Аааа))) понял) А как ветвление провода сделать? Воткнуть два провода в клемму реле?
Artem
как минимум, скрутить их между собой, а лучше - опрессовать
Tiny
А стоит ли вообще думать над этим, если у меня все равно такая ситуация с плюсовой гребенкой? Там ведь точно также, последовательно подклбчено
Artem
И фазу тоже переделать стоит
Tiny
После реле 2 провода пустить на две гребенки?
Sexst
У вас номиналы автоматов вверху справа адовые просто. Какое сечение у вас после 10, 16 и, особенно, 32 планируется? Диффы с не совсем правильным током утечки для ванной и стиралки. Первое точно должно быть на 10ма, т.к. 30 хватит убить более чем. Стиралку, если во влажном помещении стоит или не заземлена, тоже стоит через 10 подключить.
Tiny
На 16а сечение 2.5, на 32а сечение 6мм, на 10а сечение 1.5 мм. Стиралка на кухне И почему решили что 30ма это много для ванной? ПУЭ с вами не согласно Соединяется все это дело гребенкой на 63 А, перемычку планировал делать скорее всего 8мм проводом Заземление будет присутствовать везде
Sexst
Гут. Но необходимость тех же 32А для меня сомнительна прямо максимально. У вас сколько плита жрет то тогда?)
Artem
Тут даже не в ПУЭ дело. Убивают токи больше 50мА при переменном токе
Tiny
Но надо же сопротивление человека учитывать Я думал 300ма это смерть
Artem
30 для ванны норма
Tiny
Духовка Именно. Пуэ утверждает что не выше 30 ма допускается для ванной
Mirovoe
Хм.. там 1 тэн?
Tiny
8 квт где то со всеми комфорками Я не знаю сколько тэнов) мощность на 2-3 квт
Mirovoe
Это 2 кВт на блин? Внушительная плита.промышленная что ли?
Mirovoe
Там включается как бы . 16 ....
Tiny
Бывают и на 10 квт индукционки У меня духовка на 16а, мощность порядка 2 - 3 квт. Что не так?
Mirovoe
На грани .
Tiny
Вы уверены?)
Sexst
Нет. Автомат далеко не сразу отрубается при превышении. Я бы 10C ставил наверное
Tiny
Я не понимаю как вы считаете, 3 квт это порядка 14а при напряжении 220 На провод с 2.5 мм с головой...
Sexst
Значит абстрактный автомат на 12 ампер вырубится этак через часик работы такой духовки на полную и без перерыва
Tiny
В чем проблема автомата на 16?) Духовка будет потреблять максимум 14 а
Sexst
На 16? Да ни в чём в общем-то. Просто он вырубится при потреблении уже ампер в 20 и через условные полчаса только
Tiny
А откуда появится там 20а? Духовка на 3 квт
Sexst
Номинал зависит от проводки после автомата на самом деле. Не появится, ага. Я же говорю - проблем нет, особенно про 2.5мм сечения от автомата и до духовки. При 1.5мм уже плохо было бы.
Tiny
1.5 это только освещение
Sexst
1.5 это всё, чему 2 киловатт долгосрочно хватит, возможно даже и 3 киловатта, зависит от прокладки провода. Хрена у вас там освещение.
Tiny
1.5 это вообще минимально допустимое сечение по пуэ.
Mirovoe
У меня удлинитель был 46 метров 1.5 , его для сварочника использовал. Нормально работает, 5 кВт у аппарата.
Sexst
Я про долгосрочно, часами, и при проводке в стене, с говенным теплоотводом.
Mirovoe
Так и я тоже, почти час им штанги резал
Sexst
Ну так удлинитель же. На воздухе, охлаждается хорошо, можно и больше тока на мм² гонять по сравнению с замурованным в гофре в бетон проводом
Tiny

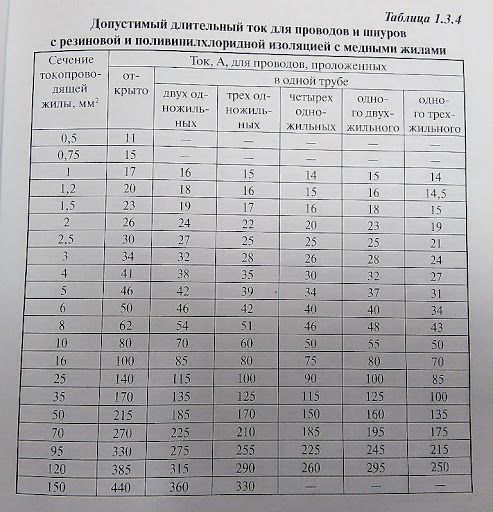

Обычная медь на 3х6мм) Вы не поверите, но в пуэ это уже просчитано
Sexst
Да
Tiny
На тип укладки свой ток
Sexst
Вроде плотность тока только, - сколько на мм² можно Не прямо четко токи указаны
Mirovoe
Любой проводник греется.и напряжение падает,вопрос в цифрах .
Tiny
Ну если это допустимый ток по пуэ, то значит кабель нагреваться не должен Мощность не должна теряться на проводниках
Mirovoe
Сверхпроводник?
Sexst
Там может элементарно до 30ма не добраться утечка. Будет 25ма. Человека со слабым сердцем или кардиостимулятором грохнет. Остальным просто мало приятного будет. Мягко говоря.
Mirovoe
Что значит дух?
