Добрый день господа. iPhone 7 intel ошибка 4013 Яблоко есть, статус бара нету. При подключении к компьютеру на микросекунду проскакивает яблоко сразу после подключения, после тухнет и подсветка горит и определяется в DFU. Телефон в идеале визуально, не единой царапины. Не вскрывался. Проверил питание процессора- все присутствует. Пробежался мельком (по 10-15 резисторам в разных цепях) по i2c, 1.8 есть Осмотрел катушки справа от проца, везде компаунд в идеале. Почистил их, показалось что три качаются чуть больше чем остальные, не скажу что они показались в обрыве. Заменил их, результата не дало. Подозреваю что проблема из за сбоя по i2c. Я так понимаю нужно открыть схему и перелопатить почти под 50-70 мест в цепях что бы выявить проблему (замер 1.8) или есть способ проще найти проблему? (Шлейфа, акб, модуль исключил)
Комментарии: 14
Nikolay
Нет типового решения включаете голову открывайте схему мультиметр в зубы и делайте диагностику Телефон не в дфу а рекавери проверить i2c ни чего сложного нет! Шили голую плату только с модулем? Проверьте катушки! Снятые катушки верните на место!
Moy
Шил голую с модулем и без. Проверю остальные катушки, катушки заменил сразу для надёжности. Принцип проверки i2c верен? - открыть схему и проверять наличие 1.8 по всем линиям i2c?
Ibragim
Все верно
Nikolay
Да
Ibragim

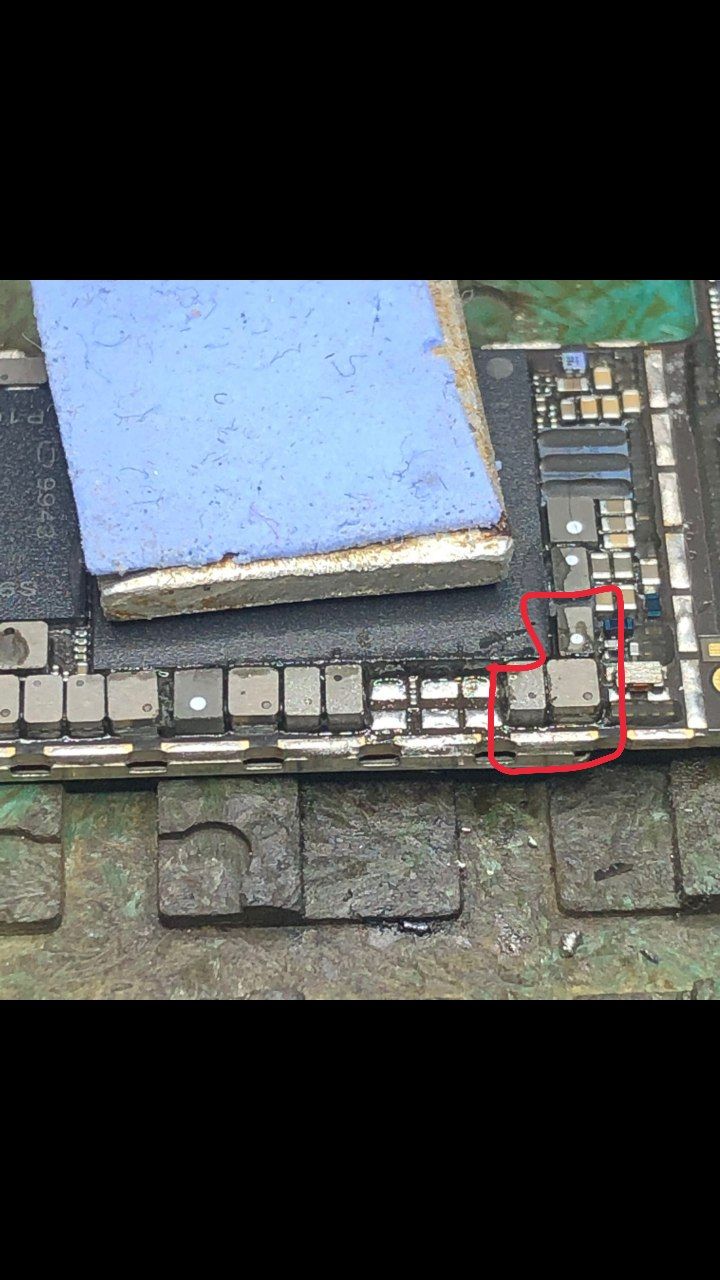

Будет все норм,кроме тач U5411,транс или модем подыхает Проверте хорохо эти три катушки
Moy
Гляну, спасибо. Попробую расчистить и их аккуратно, но все же первое снятие щитка визуально никаких мелких трещин в компаунде не обнаружил.
Ibragim
Найти линию,котарая коротит заморозить подать туда напругу 1в 3-5А и смотреть,что греется В основном,если проблема из-за катушек виновники они
Moy
Если бы проблема была по катушкам, тогда отсутствовало какое либо из питаний процессора? В схеме две страницы отведено с линиями питаниями, я все проверил- присутствуют. Единственное с чем запутался это проверять на i2c 1.8 так как их огромное количество и поиск переодически слетал. Завтра буду перепроверять их. И ещё вопрос, может из за тристара 4013 быть? яблоко есть, полоски загрузки под ним не появляется.
Ibragim
Может и из-за тристара
Pro-mobile
Будет без полос В рефоксе или в ксин жи видел. Поменяйте все мелкие, ставьте с Эйр1/2, всегда с них ставлю уже года два-три Если замена кпбб и 5411 не помогает, то это сам модем перезагружаешься так. Где-то сидит безногая катушка. Вряд ли КП или ЦП.
Moy
Как много может быть в обрыве катушек связанных именно с появлением 4013? Просто проще и быстрее поменять их все с донора что бы не выискивать ковырянием битую одновременно расшатывая соседние и тем самым уводя в обрыв даже целые
Pro-mobile
Барахлящую сразу видно под микроскопом даже без флюса
Moy

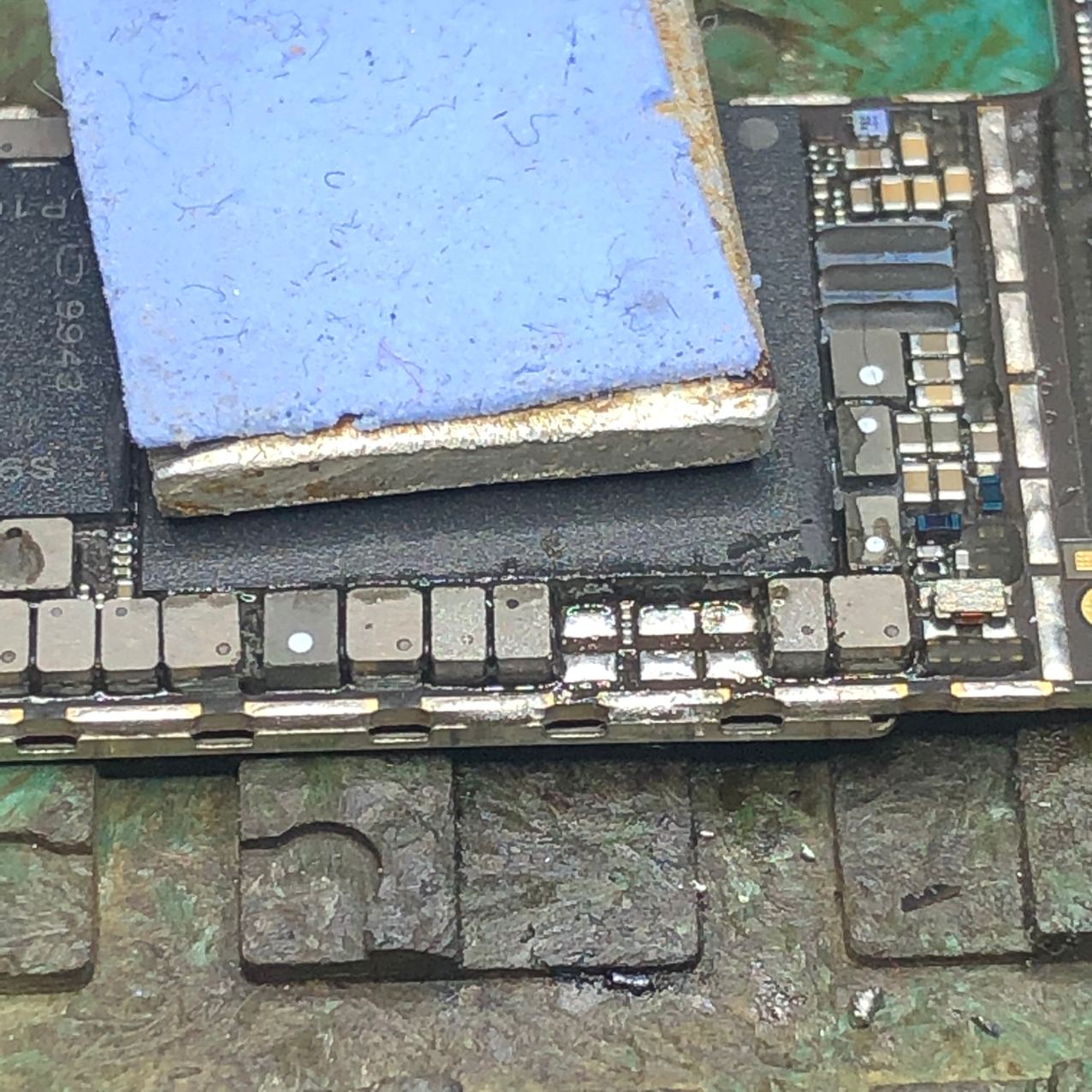

Мои все в идеале были, расчистив вокруг компаунд я не увидел такого что бы они отлетали как не припаянные. Да- они слегка шатаются при расчистке, обсалютно все, не скажу что это означает что они в обрыве, но те которые имели наибольший люфт я заменил, ничего не изменилось. Эти катушки и их замена такое дело тонкое это пипец. Хоть и лезвие тоньше в два раза чем щель между катушками, и компаунд я счищаю тонкими слоями- сверху и в глубь по несколько подходов и максимально аккуратно, все ровно видно что все они слегка отводятся в сторону и возвращаются при проходе лезвием
Akylbek
Раньше можно было, сейчас не в курсе Они не должны шататься вообще, если шатаются значит вы их расшатали толстым лезвием либо они приехали
