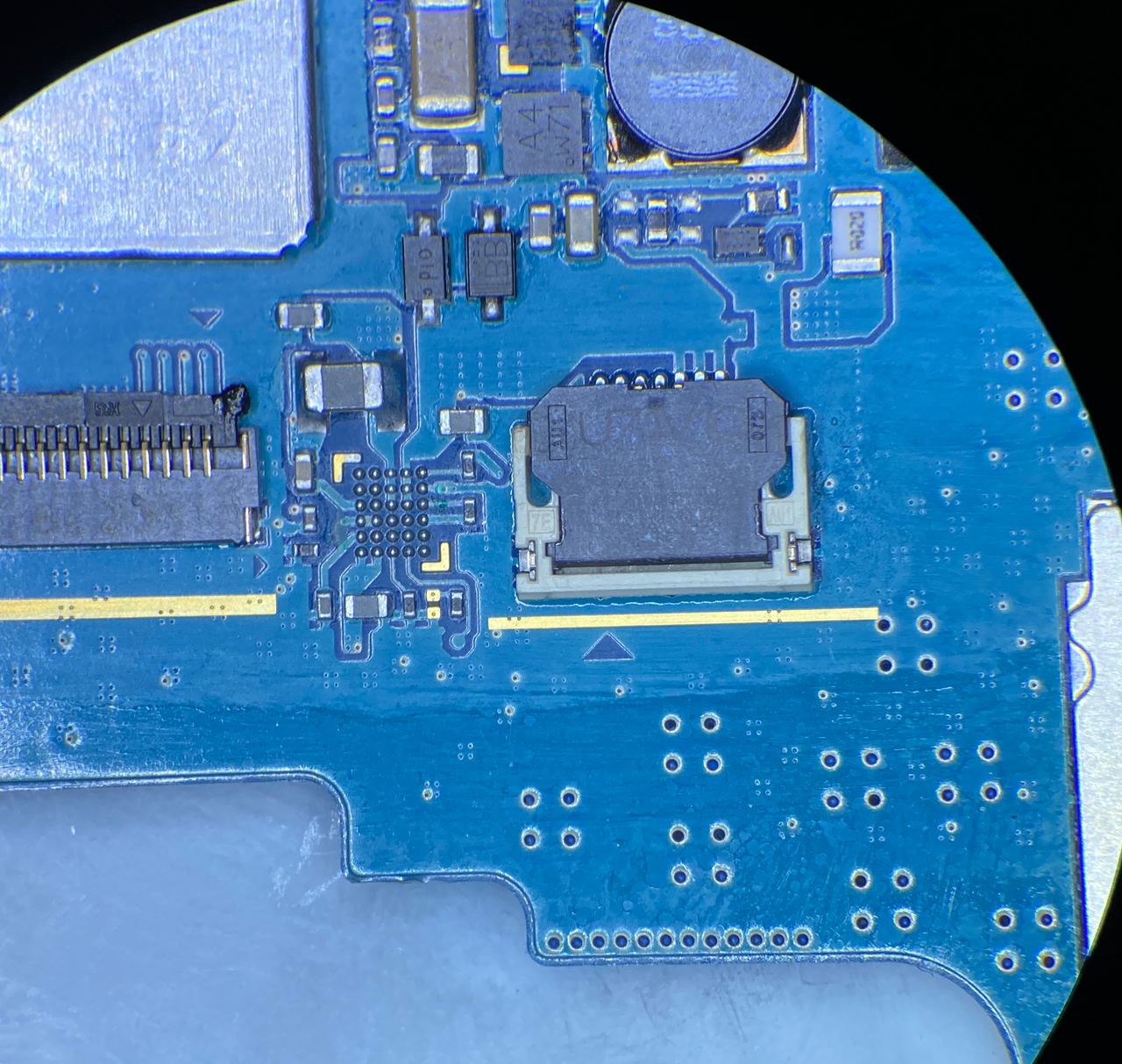

Всех приветствую, поступил планшет galaxy tab E - не включается/не заряжается. При подключения зарядки начинает сильно греться контроллер заряда. Были следы пайки в его районе, решил заменить его на новый. С новым контроллером динамика потребления на usb тестере улучшилась - ток подростает потом снова падает в ноль, контроллер также сильно греется, даже если подключить плату без акб. Нигде на кондёрах нету кз. Что может быть? Неужели контроллер бракованный или же где-то есть кондёр который замыкает только под нагрузкой ? На линии где большой кондёр сопротивление около 90-100 Ом
Комментарии: 29
Yuriy
358s вы правильную ревизию установили?
Arman
Ну стоял там до того как я полез 358S
Yuriy
1939 стоял?
Arman

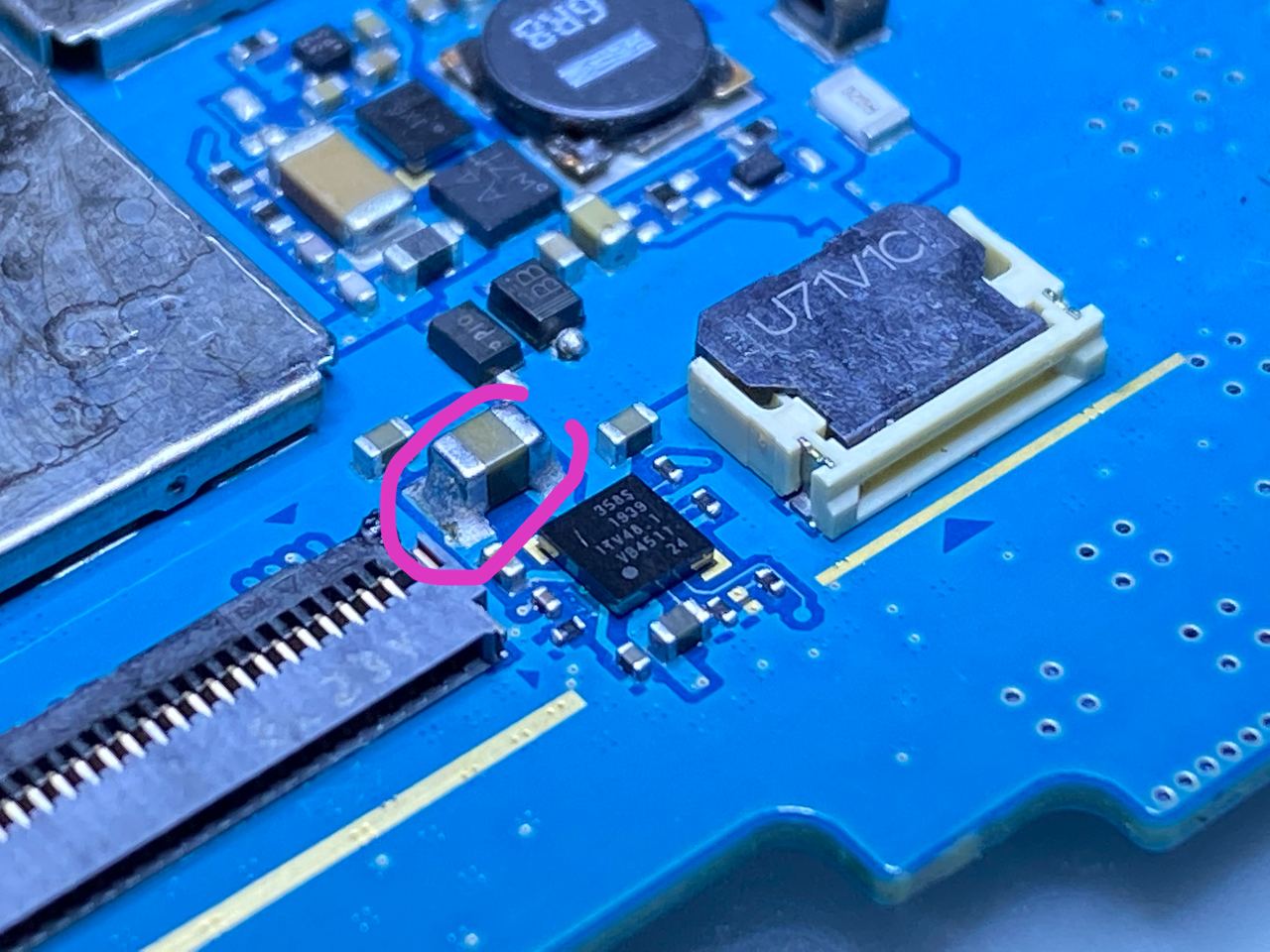

358s как раз стоял. Сейчас схему ищу чтоб понять конкретно что должно стоять Блин по схеме этот элемент указан как L400, а на фото видно что кондёр стоит. Может быть из-за этого ? Сейчас я вообще отпаял этот элемент и без него тоже греется контроллер.
Roman
Там диоды паялись.может не в ту сторону
Arman

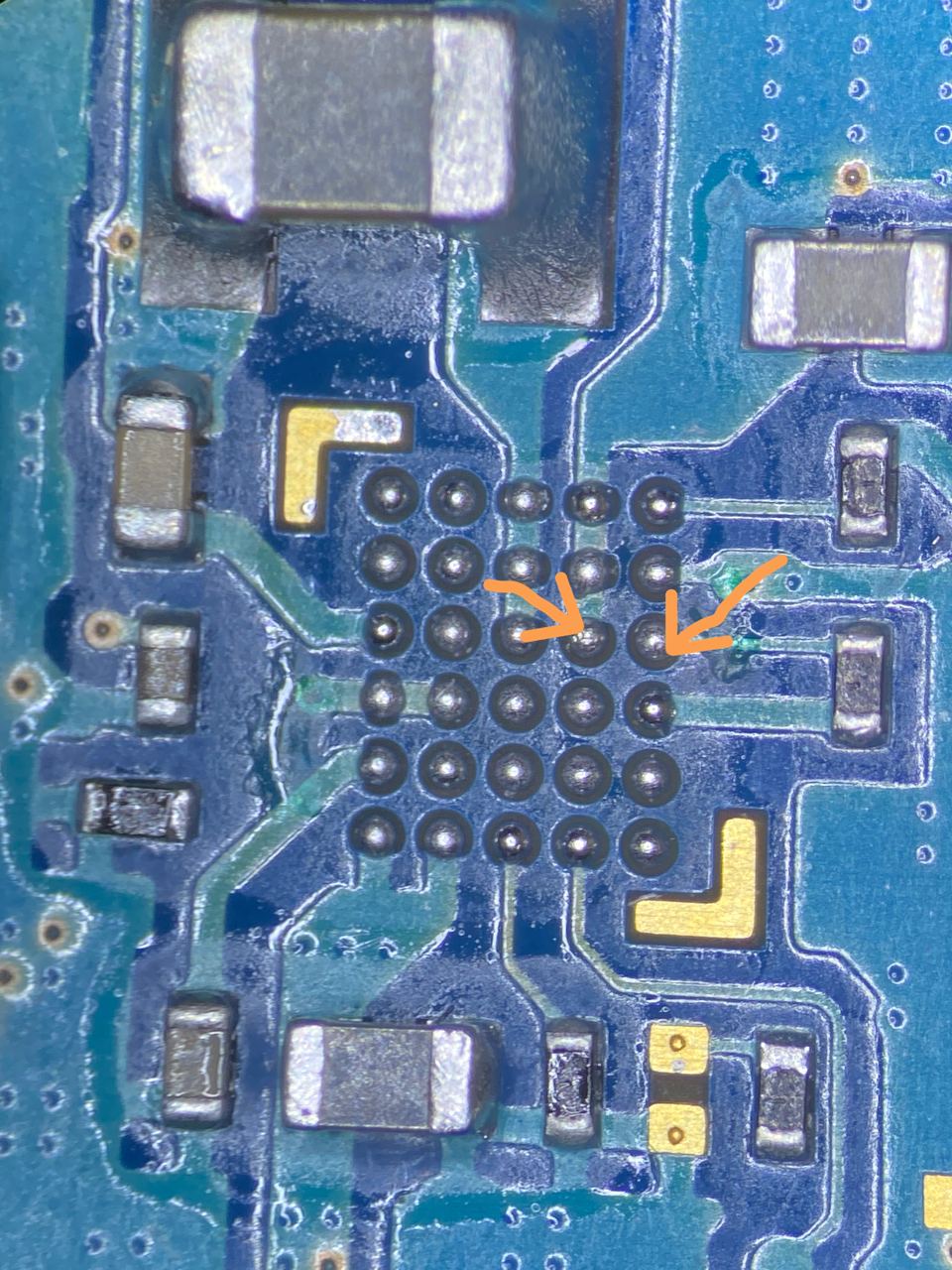

Не, диод кстати звонится в обе стороны, снял его отдельно нормально звонится только в одну Эти контакты накоротко звонятся, так и должно быть?
Roman
Сделайте фото больше
Arman
Фото чего?
Roman
Участка платы
Yuriy

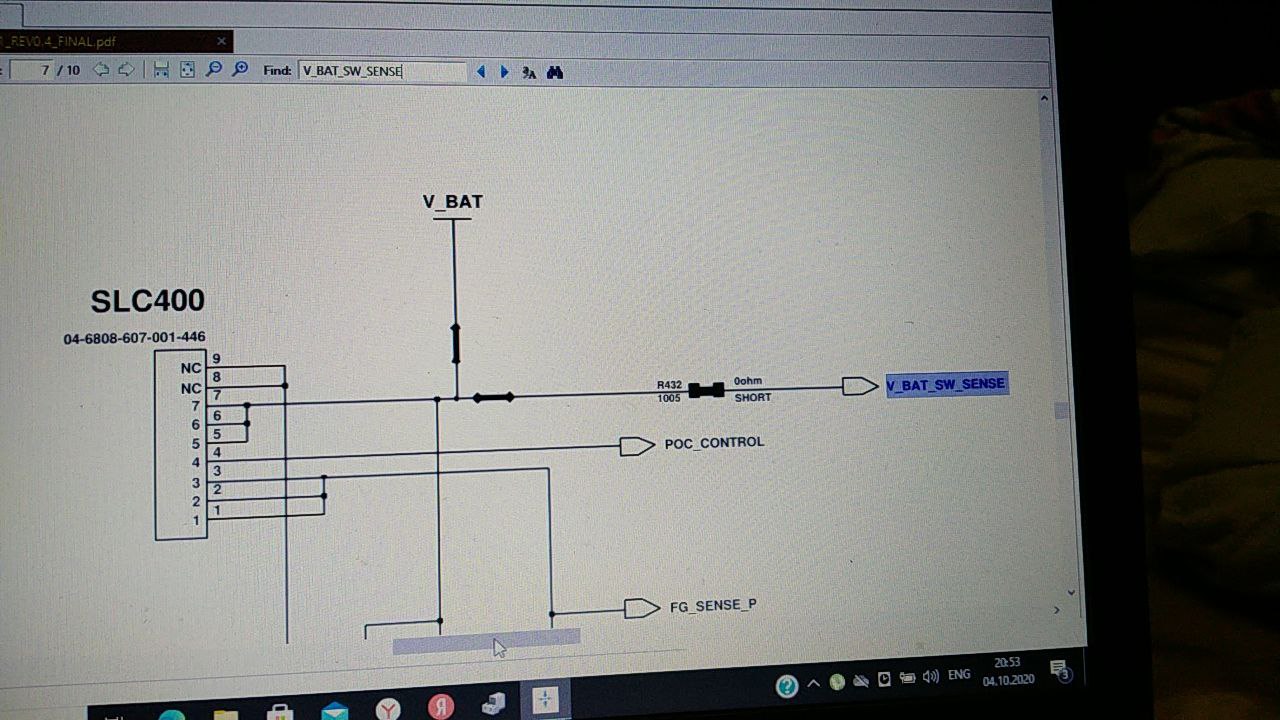

Это линия vbat. D4 E4. Так и д быть. На схеме все видно. Либо контроллер у вас битый, либо он уходит в защиту
Arman
Если без акб потребление есть, то думаю сам контроллер битый
