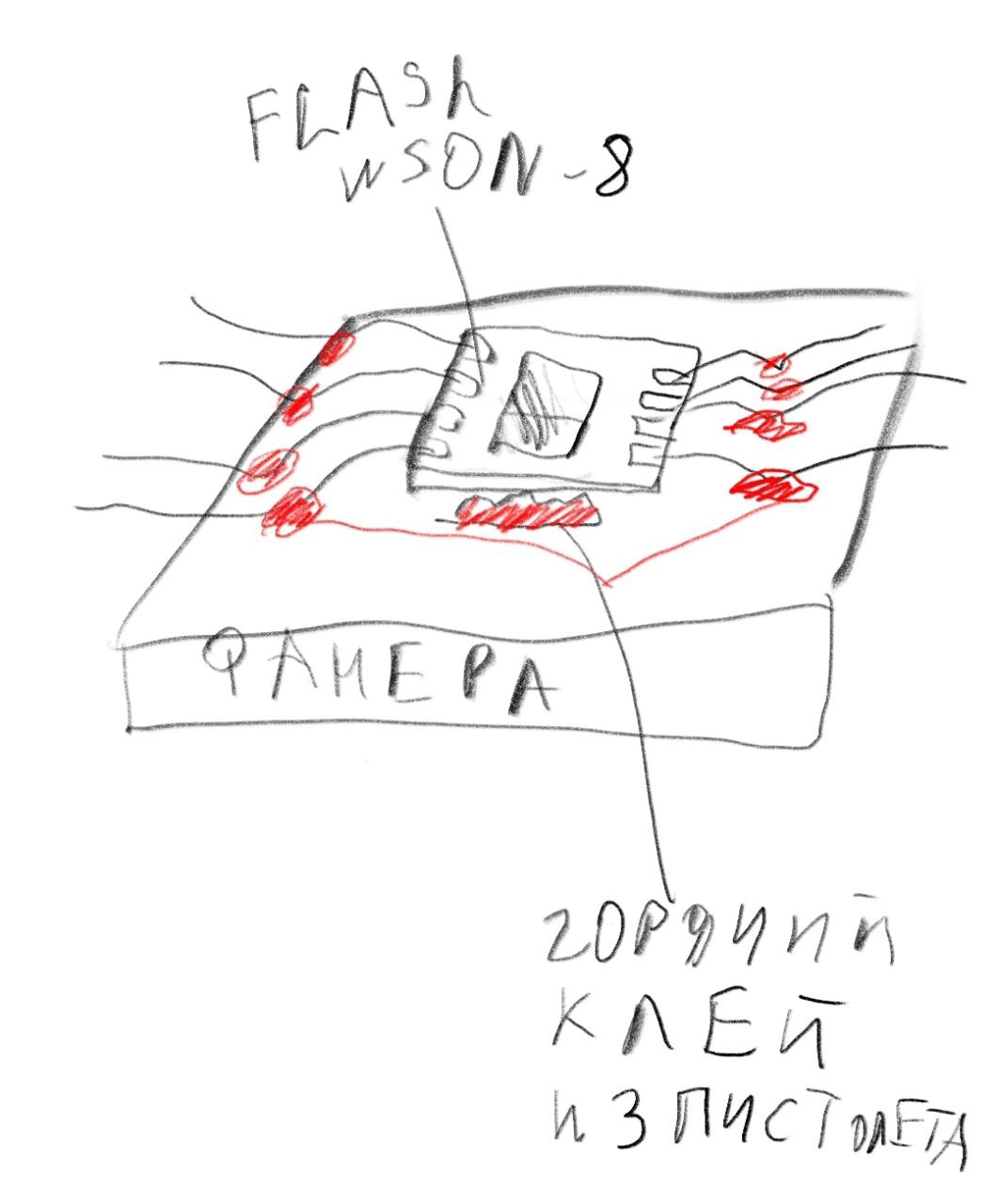

Товарищи, есть задача прошивать иногда, раз в месяц (редко и нефакт) флеши в корпусе wson-8, типа той, что на фото. Пока надумал такой метод. (Внутри схемы паять нельзя, надо выпаивать из за разводки питания на устройстве) 1) Выпаиваю flash 2) Беру фанерку 12×12 см 3) Приклеиваю горячим феном микросхему верхногами к фанерке обратной стороной (пластиком к фанере, пузом в верх) 4) припаиваю проводки к ножкам 5) фиксирую проводки к фанерке тем же термоклеем. 6) Программирую с помощью подключения к расбери пи по spi 7) Нагреваю паяльным феном чип, отпаиваю провода от ног 8) При этом нагреве разжижается термоклей и достаю микросхему из него. 9) Припаиваю микруху обратно на плату. ==== Вопросы 1) Есть ли вариант фиксации микросхемы и проводов проще/надежнее чем на термоклей к фанерке? 2) Не растечется ли термоклей изляпав микросхему со всех сторон 3) Можно ли прогать spi флеш чем то проще, чем расбери?
Комментарии: 12
Byte
Лютое извращение :) А так — да, или найти возможность шить без выпаивания, что, в принципе, очень вероятно, или сделать/купить оснастку с пого-пинами, плюс фрезернуть в чём-то углубление для надежной фиксации микрухи. Или сделать её оттиск в пластике. Или просто уголками фиксировать, чтобы не сдвигалась.
Sergy
не уверен но возможно тут можно разрезать дорожку VCC и на плате поставить где-то штырьки 2.54 для норм. работы ставить джампер
Linxuil
Саму плату точно не разрешат пилить) Плюс, обязательно выпаивать говорят для безопасности платы при манипуляциях - плата старая довольно и проще поменять нанд, чем потом чинить плату на которую даже документации нет Поэтому вопрос, как в выпаяном состоянии ее прошивать удобнее и чем.
Sergy

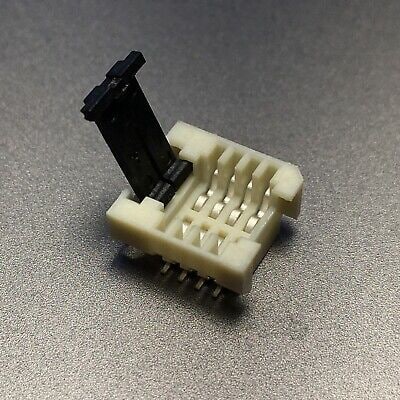

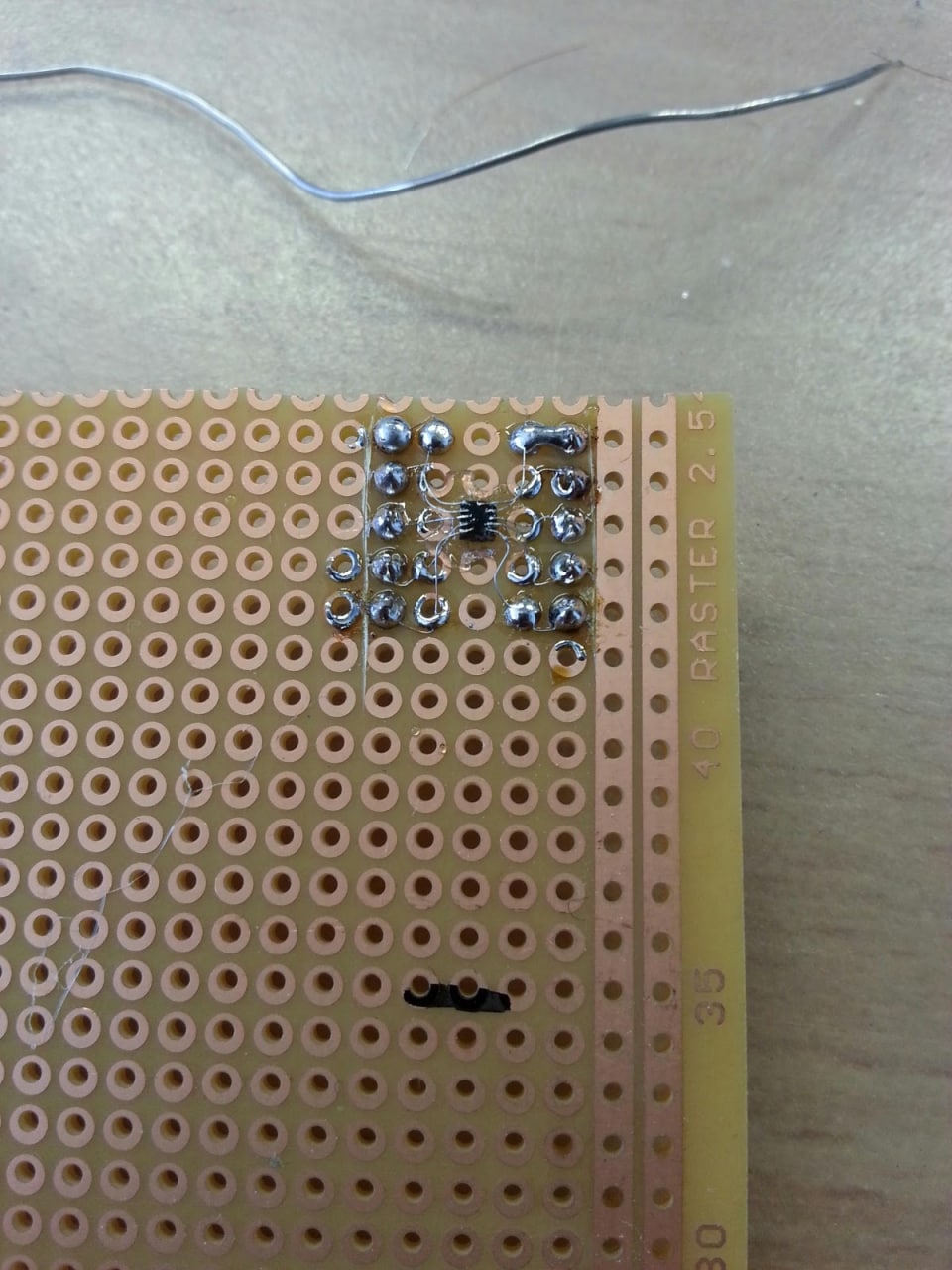

если так важна плата - то ставьте на неё DIP панельку или 2.54мм штырьки на куске макетки потому что при постоянном отпаивании/припаивании дорожки когда-то отлетят к 2.54 штырьками можно так же подключать переходную плату на флешку ну и самой ИМС тоже не сильно понравиться постоянное впаивание/выпаивание рядом вон нераспаяные пины uart-а или чего-то подобного, за них можно и закрепить макетку с панелькой есть ZIF панельки под SO корпуса флешек, под эти корпуса возможно тоже есть
Linxuil
С перепаиванием согласен - лучше потом будет сделать через штыри переходник. Но сейчас, когда она выпаяна и переходника нет на руках, для быстрого решения - вариант с фанерой норм?) Или есть какие то подводные камни кторые я не учел?
Sergy

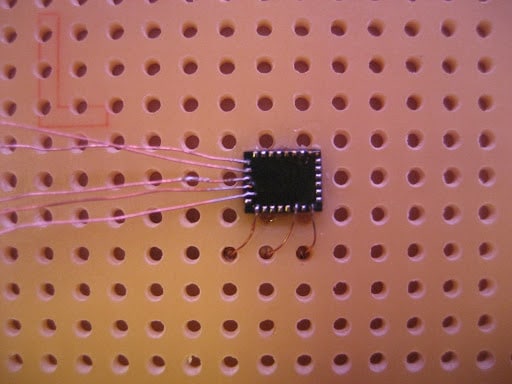

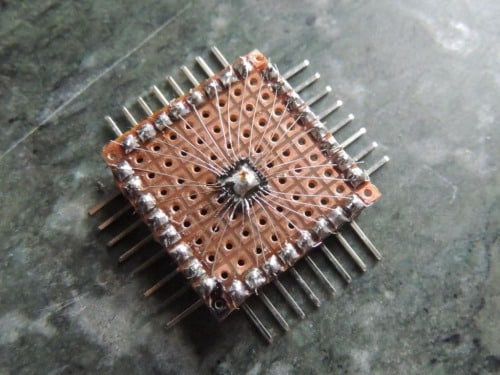

не надо даже приклеивать перевернуть, и припаять провода, которые к чему-то закреплены к той же фанерке или макетной плате но лучше сразу сделать по нормальному сейчас проводки желательно потоньше, что бы не оторвать выводы от корпуса
Linxuil
А такие проводки вытаскиваете из больших проводов типа пвс?
Sergy
из низковольтных проводов, там потоньше
